Les systèmes de fluides à haute pression ne tolèrent pas les conjectures. Un type de filetage mal adapté risque des éruptions catastrophiques, des temps d"arrêt coûteux et de graves dommages à l"équipement. Les systèmes hydrauliques fonctionnent avec une précision absolue. Si un seul joint tombe en panne, la machine entière s’arrête brusquement. Pour les équipes d"approvisionnement et les ingénieurs qui remplacent des composants ou conçoivent le routage du système, l"identification correcte de la norme de filetage est la première étape non négociable de l"évaluation des pièces. Vous ne pouvez pas construire une machine fiable sur des connexions défectueuses ou devinées. Chaque port nécessite une attention particulière aux détails des mesures.
Ce guide décrit la méthodologie précise pour mesurer, évaluer et spécifier le raccord de tuyau hydraulique exact requis pour garantir une intégration sans fuite. Vous apprendrez comment protéger votre architecture système plus vaste contre les pannes évitables. Nous fournissons des étapes concrètes pour éliminer complètement les erreurs d’installation. Le respect de ces méthodes garantit que vous spécifiez le bon composant pour chaque application haute pression.
L"inspection visuelle est insuffisante ; des spécifications précises nécessitent des étriers, une jauge de pas de filetage et une jauge d"angle de siège.
Comprendre le mécanisme d"étanchéité (filetage conique, joints toriques ou sièges inclinés métal sur métal) est aussi essentiel que de faire correspondre le pas de filetage.
Des filetages incompatibles (par exemple, un mélange de NPT et de BSPT) compromettront l"intégrité des **pièces de pompe et de vanne** de grande valeur dans l"ensemble du système.
La pression du système, les niveaux de vibration et la géométrie des ports existants devraient dicter votre cadre de spécifications final.
Les threads incompatibles ne sont pas seulement un problème d’assemblage ; ils représentent un grave danger pour la sécurité et l’environnement. Le fluide hydraulique haute pression s’échappant d’une connexion rompue agit comme une lame invisible. Cela peut causer de graves blessures aux opérateurs. Au-delà de la sécurité, les fuites de fluides créent des cauchemars en matière de conformité environnementale. Vous faites face à des mandats de nettoyage immédiats et à d’éventuelles amendes réglementaires. La connexion de pièces incompatibles peut sembler sécurisée lors de l"assemblage à sec. Cependant, une fois que vous appliquez une pression dynamique, l’articulation compromise échouera inévitablement.
Vous devez comprendre les réalités du filetage croisé et des fils dénudés. Lorsqu"un technicien force l"assemblage de normes incompatibles, ils détruisent la géométrie du filetage interne. Un exemple classique consiste à forcer une extrémité mâle JIC 37° dans un port femelle SAE 45°. Les filetages peuvent s"engager initialement, mais les angles du siège ne s"aligneront jamais. Cela crée de graves micro-fuites. Le fluide contourne le métal déformé sous pression. Les vibrations continues élargissent alors ces micro-fuites en brèches majeures. S"appuyer sur du ruban téflon pour masquer ces espaces incompatibles garantit une éruption.
Un seul raccord défectueux endommage gravement le circuit hydraulique plus large. Lorsque du liquide s’échappe par une micro-fuite, le système subit de brusques chutes de pression. Cette perte de pression soudaine peut faire caviter les pompes instantanément. La cavitation introduit des bulles d'air qui érodent de manière agressive les surfaces métalliques internes. De plus, les chutes de pression privent les vannes de régulation critiques de la force fluidique nécessaire. Cette réaction en chaîne menace la durée de vie opérationnelle de toutes les pièces de pompe et de vanne interconnectées . Réparer un raccord bon marché n'a plus d'importance si vous détruisez un collecteur hautement conçu au cours du processus.
Une identification précise nécessite une approche systématique. Vous ne pouvez pas « oeil » types de fil avec succès. Suivez ces quatre étapes de mesure spécifiques.
Étape 1 : Déterminez le parallèle ou le conique. Commencez par une inspection visuelle. Regardez attentivement le profil du fil. Les filetages restent-ils d'un diamètre constant de haut en bas ? Si c'est le cas, ils sont parallèles (droits). Est-ce qu'ils se rétrécissent à mesure qu'ils atteignent la fin ? Si c'est le cas, ils sont effilés. Vous pouvez le confirmer à l’aide d’un pied à coulisse. Mesurez le premier fil, puis mesurez le dernier fil. Si les mesures diffèrent, vous avez une connexion conique.
Étape 2 : Mesurez le diamètre. Utilisez des pieds à coulisse numériques ou à cadran de précision pour cette étape. Pour les filetages mâles, mesurez le diamètre extérieur (OD). Placez les mâchoires de l'étrier sur la partie la plus large des crêtes du filetage. Pour les filetages femelles, mesurez le diamètre intérieur (ID). Insérez les mâchoires de mesure internes de l'étrier dans le port. Enregistrez cette mesure avec précision en pouces et en millimètres.
Étape 3 : Mesurez le pas du fil. Vous avez besoin d’une jauge de pas spécialisée ici. Une jauge de pas comporte de petites lames métalliques avec des bords dentelés. Enfoncez différentes lames dans les filetages jusqu'à ce que l'une d'elles s'adapte parfaitement sans aucun espace. Tenez-le devant une source de lumière. Si vous voyez de la lumière briller à travers les dents, essayez une autre lame. Pour les raccords impériaux, cela détermine le filetage par pouce (TPI). Pour les raccords métriques, il mesure la distance exacte entre les crêtes des filetages en millimètres.
Étape 4 : Déterminez l’angle du siège. Les filetages parallèles reposent souvent sur un siège incliné pour créer un joint. Utilisez une jauge d'angle de siège pour confirmer cette géométrie. Faites glisser la jauge dans le raccord jusqu'à ce qu'elle repose contre la surface d'étanchéité. Vous devez vérifier si l’angle est de 37°, 45° ou 60°. Cet angle dicte la manière dont le raccord crée un joint sécurisé au-delà des seuls filetages imbriqués.
Faire correspondre le pas du fil ne représente que la moitié de la bataille. Vous devez parfaitement adapter le mécanisme de scellement. Différentes normes industrielles utilisent des méthodes totalement différentes pour contenir le fluide à haute pression. Laissez-nous évaluer les configurations les plus courantes que vous rencontrerez.
Comparaison des joints d"étanchéité standard des filetages hydrauliques
Standard | Géométrie du fil | Mécanisme d"étanchéité | Caractéristique principale |
|---|---|---|---|
TNP/NPTF | Effilé | Déformation fil à fil | Commun dans les équipements existants |
Évasement JIC 37° | Parallèle (droit) | Siège incliné métal sur métal | Adaptabilité haute pression |
ORFS (joint torique) | Parallèle (droit) | Joint torique compressé sur face plate | Résistance élevée aux vibrations, sans fuite |
BSPP | Parallèle (droit) | Joint collé ou bague coupante | Conformité aux normes européennes |
NPT comporte des filetages coniques. Il crée une étanchéité par déformation mécanique. Lorsque vous serrez la connexion, les filetages mâle et femelle se coincent étroitement. NPTF (Dryseal) améliore cela en écrasant les crêtes du fil dans les racines. Le NPT est très courant dans les équipements américains existants. Vous pouvez en toute confiance spécifier un raccord fileté NPT pour les environnements de pression standard. Cependant, reconnaissez ses limites. Les filetages coniques ont du mal dans les applications à fortes vibrations. Les vibrations les font reculer et fuir.
JIC utilise des threads parallèles. Il ne scelle pas les fils eux-mêmes. Au lieu de cela, il se ferme via un siège incliné métal sur métal à 37°. Il représente un excellent choix pour les systèmes haute pression. JIC est largement adaptable et hautement standardisé dans les industries mondiales. Cependant, cela nécessite une installation minutieuse. Les raccords JIC sont très sensibles au serrage excessif. Si vous les serrez de manière trop agressive, vous risquez de rayer les surfaces métalliques ou de fendre l"évasement, ruinant ainsi le joint.
ORFS s"appuie sur des filetages parallèles et une face d"étanchéité plate. Un joint torique captif se trouve dans une rainure sur le raccord mâle. Une fois serré, le joint torique se comprime contre la face plate du port femelle. Nous considérons ORFS comme la référence absolue pour les environnements à fortes vibrations. Il offre des performances sans fuite dans les systèmes hydrauliques extrêmes. Le joint torique souple absorbe les micro-mouvements qui briseraient généralement un joint métal sur métal.
BSPP comporte des threads parallèles. Étant donné que les filetages ne assurent pas l"étanchéité, le BSPP nécessite des éléments d"étanchéité secondaires. Vous utilisez généralement des joints collés (rondelles Dowty), des joints toriques ou des bagues coupantes. Les filetages métriques fonctionnent de la même manière mais suivent un dimensionnement millimétrique exact. La spécification de ces normes est essentielle pour les équipements fabriqués en Europe. Vous devez maintenir la conformité avec les versions OEM standardisées à l’échelle mondiale pour garantir la protection de la garantie et la sécurité du système.
Chaque connexion doit gérer la pression dynamique de votre système. Vous devez faire la différence entre la pression de travail et la pression d’éclatement. La pression de service représente la pression continue maximale que le composant gère en toute sécurité. La pression d"éclatement est le point théorique d"une défaillance catastrophique. Les normes industrielles imposent un facteur de sécurité de 4 : 1. Si votre pompe hydraulique produit 3 000 PSI en continu, la connexion que vous avez choisie doit posséder une valeur nominale de fonctionnement de 3 000 PSI et une valeur nominale d"éclatement de 12 000 PSI. Faire correspondre ces capacités évite les éruptions soudaines lors de pics de pression inattendus.
Les normes de filetage ne signifient rien si le matériau échoue. Vous devez évaluer soigneusement l’acier au carbone, l’acier inoxydable et le laiton. L"acier au carbone offre une excellente résistance pour les utilisations industrielles standard à haute pression. Cependant, il rouille facilement s’il est exposé à l’humidité. L"acier inoxydable offre une résistance supérieure à la corrosion environnementale et supporte parfaitement les températures de fonctionnement extrêmes. Le laiton fonctionne bien pour les applications à basse pression, mais vous devez vérifier la compatibilité des fluides. Certains fluides hydrauliques synthétiques dégraderont chimiquement le laiton au fil du temps.

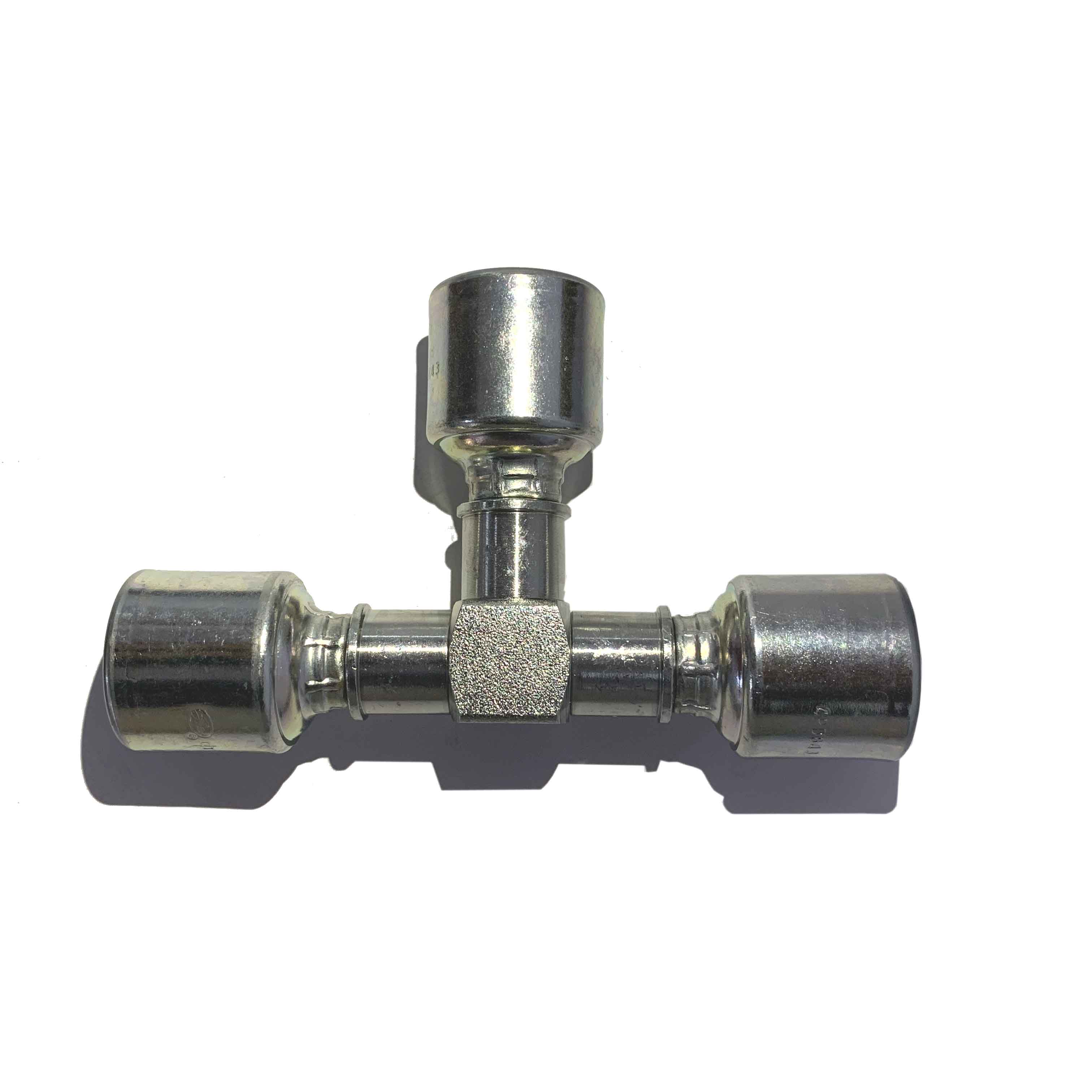

L'espace physique dicte votre stratégie de routage. Vous devez évaluer la géométrie autour des blocs de vannes et des collecteurs. Parfois, les connexions droites standards ne conviennent tout simplement pas. Vous aurez peut-être besoin de coudes à 90 degrés pour contourner les obstacles. Dans les scénarios de routage serré où plusieurs lignes convergent, vous pouvez avoir besoin de configurations spécialisées. La spécification d'un joint en T à sertir peut diviser proprement le flux de fluide sans étendre l'empreinte spatiale du collecteur. Mesurez toujours votre dégagement avant de commander.
La gestion du couple définit le succès de votre installation. S"appuyer sur la sensation physique invite à l"échec. Vous devez faire face aux dangers d’un couple excessif ou insuffisant. Un serrage excessif fissure facilement les ports femelles en fonte. Il déforme les sièges métalliques et dénude les fils parallèles. À l’inverse, un sous-couple rend la connexion vulnérable. Les vibrations du système desserreront rapidement les joints sous-serrés, provoquant de graves fuites de liquide. Utilisez toujours une clé dynamométrique calibrée et suivez strictement les spécifications du fabricant.
Les équipes de maintenance tentent souvent de gagner du temps en réutilisant les anciens composants. Vous devez éviter cette erreur de réutilisabilité. Les raccords à filetage conique assurent l"étanchéité en déformant activement le métal. Une fois déformés, ils ne scelleront plus jamais parfaitement. De même, les joints toriques écrasés prennent un jeu permanent. Ils perdent leur élasticité après la compression initiale. Vous ne devez jamais réutiliser ces éléments pendant les cycles de maintenance. Jetez-les immédiatement et installez des composants frais et sans compromis.
L’approvisionnement nécessite une évaluation stricte des fournisseurs. Vous ne pouvez pas vous permettre d’acheter des composants non vérifiés provenant de sources intraçables. Établissez des critères clairs pour vos fournisseurs. Exigez une traçabilité complète des matériaux et un respect documenté des normes de fabrication SAE/ISO. Assurez-vous qu’ils fournissent des modèles CAO précis à votre équipe d’ingénierie. D'excellents fournisseurs offrent également un support technique robuste lorsque vous avez besoin de pièces de connexion hydrauliques personnalisées pour des constructions de machines complexes. Donnez la priorité à l’assurance qualité plutôt qu’au prix d’achat initial.
La spécification correcte des filetages hydrauliques nécessite une mesure méthodique du diamètre, du pas et de l"angle d"assise.
Vous devez comprendre les mécanismes de scellement distincts de NPT, JIC, ORFS et BSPP pour garantir l"intégrité à l"échelle du système.
Les demandes de pression dynamique et les contraintes spatiales influencent fortement vos choix finaux de matériaux et de configuration.
Le strict respect des spécifications de couple d"installation évite les fissures coûteuses des ports et les fuites induites par les vibrations.
Ne devinez jamais ou « oeil » une connexion. L"intégrité de votre système fluidique dépend entièrement de l"adéquation de la bonne norme au bon port. Une seule erreur d’inattention met en péril la sécurité et détruit des machines coûteuses. Consultez un spécialiste technique ou utilisez un tableau d"identification de fil vérifié pour comparer vos mesures avant de passer une commande.
R : Non. Bien qu"ils se ressemblent, ils ont des angles de filetage totalement différents (60° pour NPT contre 55° pour BSPT) et des pas de filetage différents. Les forcer ensemble garantit une fuite grave et endommage de manière permanente les filetages internes des deux composants.
R : Les deux sont coniques, mais le NPTF (Dryseal) crée un joint mécanique direct en écrasant les crêtes du filetage dans les racines. Cette déformation élimine souvent le besoin de ruban téflon ou de mastic. La norme NPT nécessite un produit d"étanchéité pour éviter les fuites.
R : Examinez attentivement les exigences en matière d’étanchéité. Si le port repose sur un joint torique, une rondelle collée ou un siège métallique incliné pour retenir le fluide, il nécessite un filetage parallèle. Si les filetages eux-mêmes servent de joint, celui-ci est conique.
R : Non. Bien qu"ils utilisent tous deux des fils droits et soient pratiquement identiques à l"œil nu, JIC utilise un siège évasé à 37 degrés. La norme SAE utilise un siège évasé à 45 degrés. Ils ne scelleront pas correctement si vous les mélangez.
