Les roulements d"orientation constituent le noyau critique absolu des machines lourdes. Une seule défaillance structurelle entraîne un temps d’arrêt catastrophique de l’équipement. Pire encore, cela crée de graves risques pour la sécurité sur les chantiers actifs. La spécification de ces composants massifs nécessite une concentration d"ingénierie précise. Il ne s’agit jamais d’un processus simple et universel. Les exigences opérationnelles d’une grue à tour stationnaire diffèrent considérablement de celles d’une pelle sur chenilles en mouvement continu. Les concepteurs d’équipements ont besoin d’une méthode fiable pour choisir les meilleures pièces rotatives. Cet article présente un cadre définitif, axé d"abord sur l"ingénierie. Vous apprendrez à évaluer correctement et à sélectionner les bons composants. Nous basons cette méthodologie sur des données de charge vérifiées, sur l"intégrité structurelle et sur des réalités spécifiques à l"application. Laissez-nous vous expliquer les critères exacts requis pour que vos machines continuent de fonctionner de manière sûre et efficace sous des charges extrêmes. Cette approche proactive évite des défaillances structurelles désastreuses.
L"équipement dicte le profil de charge : les grues exigent une résistance élevée aux moments de basculement, tandis que les profils de charge des roulements des excavatrices doivent tenir compte de chocs dynamiques sévères.
L"engrenage est important : la sélection d"un roulement d"orientation à engrenage externe par rapport à une configuration interne modifie fondamentalement l"accès à la maintenance et l"intégration du pignon.
Regardez au-delà des tableaux standards : une sélection précise des roulements d"orientation nécessite de prendre en compte la rigidité structurelle, la planéité de la surface de montage et les facteurs de sécurité spécifiques à l"application.
La vérification des fournisseurs est essentielle : sélectionnez les fournisseurs sur la base de certifications de matériaux vérifiables, de données de tests destructifs et d"une assistance technique personnalisée, et pas seulement d"un prix de base.
Les machines lourdes fonctionnent dans des environnements très impitoyables. Nous devons analyser minutieusement le profil opérationnel spécifique avant de faire un choix de composants structurels. Un composant conçu pour une rotation fluide se brisera sous des chocs violents.
Les grues effectuent principalement des tâches statiques de levage de charges lourdes. Ils suspendent d’énormes charges utiles dans les airs, dans des rayons extrêmes. Cette géométrie spécifique crée d'énormes moments de renversement à la base de la machine. Une de haute qualité couronne d'orientation de grue doit résister à ces forces gravitationnelles intenses. Il doit également résister à de fortes charges de vent pendant des périodes stationnaires prolongées. Les ingénieurs appliquent des facteurs de sécurité stricts à ces conceptions.
Vous verrez souvent des exigences de facteur de sécurité allant de 1,33 à 1,5 ou plus. Les normes de conformité régionales dictent fortement ces multiplicateurs exacts. Les moments de renversement tentent d"éloigner la structure supérieure du train de roulement. Par conséquent, la géométrie du chemin de roulement doit verrouiller solidement les éléments roulants en place. La conception donne la priorité à une capacité de charge axiale extrême combinée à une résistance exceptionnelle au moment.
Les engins de terrassement sont confrontés à une réalité mécanique complètement différente. Les excavatrices subissent des contraintes de rotation continues et répétitives au cours de chaque quart de travail. Ils génèrent de fortes vibrations tout au long du cycle de creusement. Un profil de charge précis des roulements de pelle exige avant tout une capacité radiale élevée. Elle doit faire preuve d’une incroyable résilience face à des impacts soudains et discordants.
Imaginons un scénario dans lequel un godet d"excavatrice heurte soudainement du granit solide caché sous terre. Ce choc cinétique massif se propage directement vers le haut de la flèche et jusque dans le joint rotatif. Les excavatrices nécessitent également des solutions d’étanchéité hautement spécialisées. La poussière abrasive, la boue humide et l’eau acide menacent constamment les chemins de roulement internes. Les joints industriels standards échouent rapidement dans ces tranchées. Vous devez spécifier des joints d’étanchéité robustes pour empêcher la pénétration de contamination et une usure rapide.
Ensuite, nous devons examiner comment le couple de rotation est transféré entre le moteur d'entraînement et la superstructure. La relation mécanique reliant le roulement et l'engrenage représente un point de décision primordial dans la conception de l'équipement. Une erreur entraîne une défaillance prématurée du pignon et des coûts de maintenance excessifs.
Le couple de rotation se déplace d"un moteur d"entraînement hydraulique ou électrique via un pignon. Ce pignon engrène directement avec les dents taillées dans l"une des couronnes d"orientation. Vous devez décider si ces dents appartiennent à la bague intérieure ou à la bague extérieure. Ce choix impacte l’ensemble de la configuration du châssis.

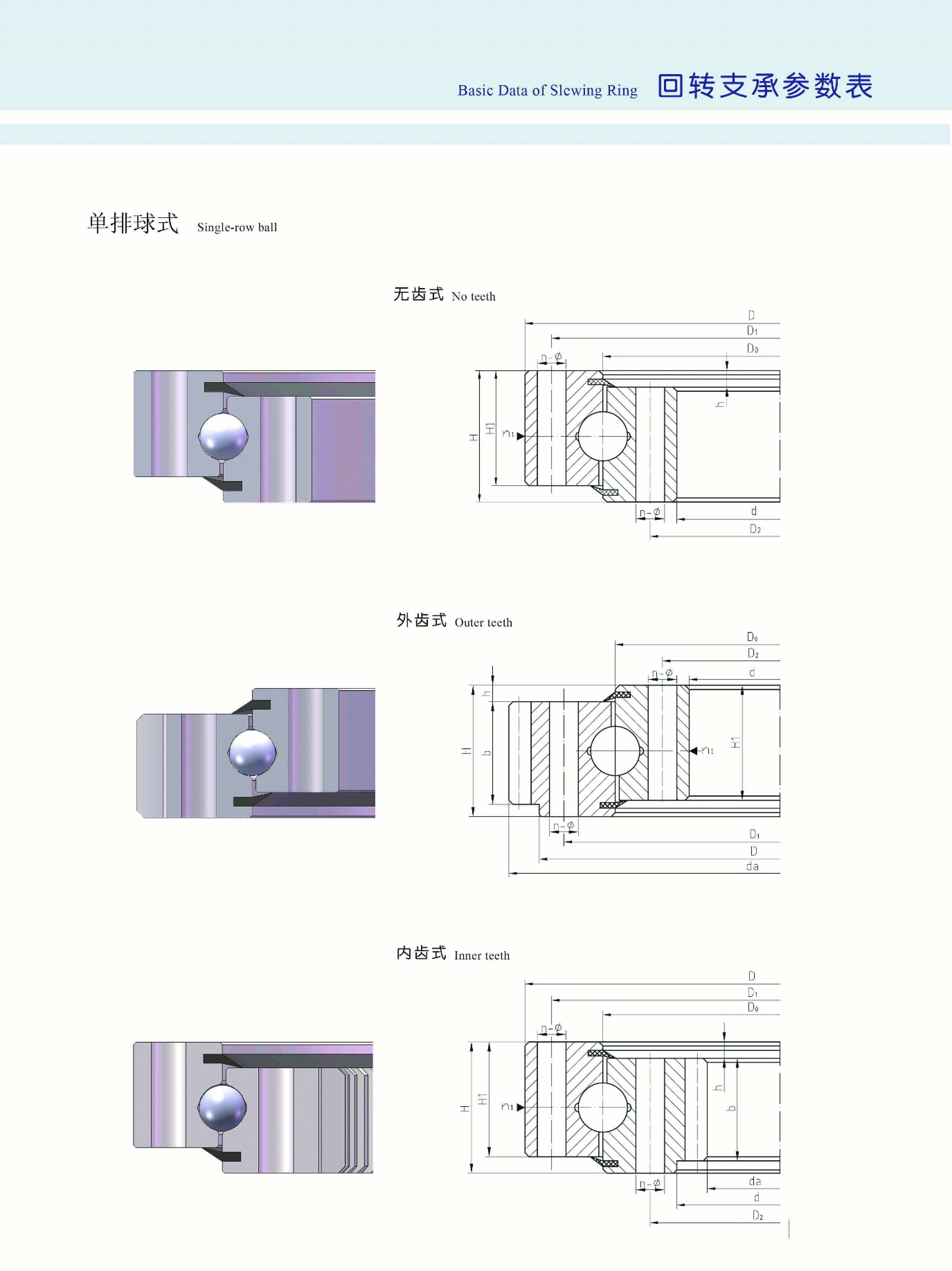

Les concepteurs d’équipements choisissent généralement entre deux configurations d’entraînement principales. Chaque configuration offre des avantages mécaniques et opérationnels distincts.
Configurations d'engrenages externes : un roulement d'orientation à engrenages externes maximise le diamètre primitif de l'engrenage. Ce diamètre plus grand nécessite moins de couple du moteur d'entraînement pour faire tourner la machine. Il fournit des routines d’inspection visuelle simplifiées. Les équipes de maintenance peuvent facilement observer l’usure des dents et appliquer une lubrification manuelle. Nous recommandons fortement cette option pour les machines limitées par un espace interne restreint.
Configurations d'engrenages internes : Parfois, le moteur d'entraînement principal nécessite une protection physique supplémentaire. Une configuration d'engrenage interne maintient le moteur et le pignon entièrement à l'intérieur du châssis de l'équipement. Le cadre extérieur en acier lourd protège le maillage délicat des risques environnementaux graves. Il évite les dommages catastrophiques causés par les chutes de pierres, de débris ou de boue profonde.
Certaines applications nécessitent des systèmes d"entraînement entièrement indépendants. Il n"est pas toujours nécessaire d"usiner des dents d"engrenage dans la bague de roulement. Les configurations sans engrenage fonctionnent exceptionnellement bien pour les plates-formes élévatrices spécialisées. Ces plates-formes utilisent souvent des entraînements à friction secondaires ou des systèmes de courroies externes pour contrôler la rotation. Le retrait des dents d"engrenage simplifie la fabrication et réduit le poids initial du composant.
La sélection appropriée des roulements d'orientation repose entièrement sur le choix des bons éléments roulants internes. Nous devons adapter le cadre structurel interne aux limites de charge opérationnelle attendues. Vous ne pouvez pas échanger de configuration sans recalculer complètement les marges de sécurité.
Les conceptions à roulements à billes offrent des solutions de rotation très rentables. Ils offrent un excellent mouvement à faible friction. Cependant, ils sont soumis à des limitations strictes en matière de charge physique. Vous trouverez des configurations à une rangée adaptées aux grues légères et aux petites mini-pelles. Les conceptions à double rangée ajoutent une stabilité significative en répartissant les forces sur deux chemins de roulement. Pourtant, ils ne parviennent toujours pas à faire face à des bouleversements massifs à l’échelle industrielle.
Les configurations à rouleaux croisés offrent une rigidité structurelle supérieure à celle des conceptions à billes. Les rouleaux cylindriques alternent leur orientation à des angles de 90 degrés. Cette géométrie offre une précision de rotation exceptionnelle. Ces composants gèrent très efficacement les charges radiales, axiales et de moment simultanées. Vous devez spécifier des configurations de rouleaux croisés lorsque la stabilité de la charge et un positionnement précis sont les plus importants.
Les équipements de terrassement et de levage massifs nécessitent des solutions extrêmement lourdes. Les roulements à rouleaux à trois rangées séparent entièrement les chemins de charge axiale et radiale. La conception utilise des rouleaux orientés horizontalement pour les charges axiales et des rouleaux orientés verticalement pour les charges radiales. Cet avantage technique distinct empêche les concentrations de contraintes complexes à l’intérieur du chemin de roulement. Nous positionnons cette configuration comme le choix optimal pour les grues offshore de capacité maximale. Les excavatrices minières ultra-larges s’appuient également largement sur cette architecture robuste pour survivre à des décennies d’abus.
Ne devinez jamais vos limites théoriques. Comparez toujours vos charges dynamiques calculées avec la courbe limite statique spécifique du fabricant. Vous devez effectuer des calculs approfondis de durée de vie pour garantir la sécurité dans le temps. Les ingénieurs utilisent l"analyse par éléments finis pour visualiser la façon dont les charges sont transférées à travers les éléments roulants.
Tableau 1 : Comparaison des structures de roulements d"orientation courantes
Type de structure interne | Résistance à la charge primaire | Niveau de rigidité | Application idéale pour les machines |
|---|---|---|---|
Balle à une rangée | Lumière axiale et radiale | Faible à modéré | Mini-pelles, grues utilitaires légères |
Ballon à double rangée | Moment modéré | Modéré | Grues mobiles de taille moyenne |
Rouleau croisé | Multidirectionnel simultané | Haut | Grues de positionnement de précision, équipements compacts |
Rouleau à trois rangées | Axial et moment extrêmes | Très haut | Grues offshore, pelles minières massives |
Même les composants de la plus haute qualité échouent rapidement en cas de mauvaise mise en œuvre. Les limites théoriques ne veulent rien dire si l’installation physique introduit des défauts fatals. Examinons les pièges courants lors de l"installation et comment vous pouvez les éviter de manière proactive.
Une couronne d"orientation est aussi rigide que la structure en acier montée en dessous. Vous devez boulonner le composant sur une surface parfaitement plane et usinée avec précision. Les irrégularités de la surface de montage provoquent de graves problèmes de fonctionnement. Le manque de planéité crée des points durs localisés le long du chemin de roulement. Lorsque l"équipement tourne, les éléments roulants pincent ces endroits restreints. Ces points durs conduisent directement à une dégradation rapide des chemins de roulement et à une défaillance catastrophique précoce.
Les boulons maintiennent l’ensemble rotatif ensemble. Vous devez spécifier des boulons à haute résistance et précontraints avec précision pour chaque installation. Des procédures de tension inappropriées introduisent des risques structurels massifs. Des forces de serrage inégales entraînent directement une fatigue prématurée des boulons. Un boulon desserré transfère une contrainte extrême à ses voisins. Au fil du temps, cette fatigue en cascade provoque une séparation complète et catastrophique entre la superstructure et le train de roulement.
Nettoyez toujours soigneusement les filetages des boulons et les trous de montage avant l"installation.
Utilisez une clé dynamométrique hydraulique calibrée pour obtenir une force de serrage exacte.
Suivez une séquence de serrage stricte en étoile pour garantir une répartition uniforme de la charge.
Resserrez toutes les fixations après les 100 premières heures de fonctionnement de l"équipement.
Les environnements à friction élevée détruisent très rapidement les graisses lubrifiantes standards. Vous devez évaluer de manière critique les réalités de la dégradation de la graisse sur le terrain. Une chaleur élevée et une pression extrême modifient les propriétés chimiques fondamentales du lubrifiant. Une fois l’huile séparée de l’épaississant, le contact métal sur métal commence.
De plus, les joints en nitrile standard rencontrent d"immenses difficultés dans les environnements hautement abrasifs. Ils se déchirent facilement sur les débris déchiquetés. Vous devez passer à des systèmes avancés d’étanchéité à labyrinthe pour les applications minières et de terrassement sévères. Ces sceaux complexes créent un labyrinthe physique. Ils empêchent les contaminants d"atteindre les éléments roulants vitaux.
L’approvisionnement va bien au-delà de la simple vérification des dimensions du catalogue. Vous avez besoin d’une preuve vérifiable de la qualité de l’ingénierie de la part de vos fournisseurs potentiels. L’option initiale la moins chère devient souvent l’erreur la plus coûteuse.
Demandez à vos équipes d’achat de demander des données d’ingénierie très spécifiques. Demandez des tableaux détaillés de capacité de charge statique et dynamique adaptés à votre machine. Demandez des calculs complets de résistance des dents d’engrenage en fonction du couple exact de votre pignon. Exigez des modèles CAO et 3D. Vous avez besoin de ces fichiers pour exécuter votre propre analyse par éléments finis indépendante sur l"intégration du châssis.
La métallurgie de base dicte la survie à long terme des composants. Exiger une preuve indéniable des profondeurs de durcissement par induction des chemins de roulement. Si la couche durcie est trop superficielle, le chemin de roulement s"écrasera sous la charge. Assurez-vous que le matériau de base possède une résistance élevée aux chocs pour survivre aux charges de choc. Les spécifications courantes de l’industrie incluent l’acier forgé 42CrMo ou 50Mn. Demandez des données d"essais destructifs et des certificats d"usine pour confirmer ces propriétés physiques avant de signer tout bon de commande.
Cadrez votre décision d’achat critique autour de la longévité du cycle de vie à long terme. Ne vous concentrez pas uniquement sur le prix unitaire initial. Les composants de mauvaise qualité tombent souvent en panne des milliers d’heures plus tôt. Vous devez prendre en compte le coût énorme des temps d’arrêt liés au remplacement. Un anneau défaillant immobilise tout un chantier de construction. Tenez compte des intervalles de maintenance et de la main d’œuvre de remplacement lors de votre évaluation finale du fournisseur. Une pièce hautement durable, conçue par des experts, permet d"économiser un capital considérable sur dix années de fonctionnement continu et épuisant.
Le choix du bon assemblage rotatif comble une lacune technique critique. Il relie les limites mécaniques théoriques aux dures réalités des chantiers de construction actifs. Les décideurs doivent systématiquement donner la priorité aux données de charge empiriques et à une compatibilité structurelle robuste par rapport aux spécifications génériques du catalogue. Les grues ont besoin d’une résistance incroyable aux moments de renversement. Les excavatrices exigent une résilience inégalée face à des charges de choc constantes et violentes.
L"adaptation des éléments roulants internes et des configurations d"engrenages à votre machine spécifique garantit des performances sûres et fiables. Un anneau correctement spécifié et méticuleusement installé offrira des milliers d’heures de fonctionnement sans problème. Nous vous recommandons fortement de demander conseil à un expert avant de finaliser la conception de tout équipement. Contactez notre équipe d"assistance technique pour une évaluation personnalisée du profil de charge, ou téléchargez notre guide de dimensionnement technique pour commencer votre prochain projet dès aujourd"hui.
R : Vous calculez la charge équivalente à l"aide d"une formule spécialisée combinant la charge axiale maximale, la charge radiale et le moment de basculement total. Les ingénieurs appliquent un facteur de sécurité spécifique à l"application en fonction du type d"équipement. Vous tracez cette charge équivalente finale par rapport à la courbe limite statique du fabricant pour vérifier la sécurité structurelle.
R : Les ingénieurs mesurent la durée de vie en heures de rotation théoriques, appelées durée de vie L10. Un assemblage de haute qualité dure généralement entre 10 000 et 30 000 heures de fonctionnement. Cependant, cette durée de vie dépend fortement du respect strict de programmes de lubrification cohérents, du maintien d"une tension appropriée des boulons et du fait de ne jamais dépasser les limites de capacité désignées.
R : Nous recommandons fortement les configurations à rouleaux lorsque vos machines fonctionnent dans des moments d"inclinaison extrêmes ou sont confrontées à des chocs violents. Les rouleaux cylindriques offrent une zone de contact beaucoup plus grande contre le chemin de roulement que les billes sphériques. Cette géométrie offre une rigidité structurelle maximale et empêche l"acier de céder sous une pression immense.
R : À titre de base pragmatique, lubrifiez manuellement les chemins de roulement et les dents d"engrenage toutes les 50 à 100 heures de fonctionnement pour les équipements actifs. Cependant, des conditions difficiles impliquant de la boue épaisse, de l"eau salée corrosive ou une rotation constante nécessitent des systèmes d"autolubrification continus pour éviter une dégradation rapide de la graisse et l"usure métal sur métal.
