Spécifier un mauvais robinet-vanne de tête de puits n’entraîne pas seulement une usure prématurée. Cela déclenche des risques de sécurité catastrophiques et des millions de temps non productifs (NPT). Les équipes d’approvisionnement et d’ingénierie sont confrontées à un choix critique lors de la phase de décision. Ils doivent combler le fossé entre les normes strictes API 6A (ISO 10423) et les réalités opérationnelles spécifiques au site. Ces dures réalités incluent souvent des pressions extrêmes, des gaz corrosifs et un flux important de débris.
S’appuyer sur des hypothèses de base conduit souvent à des échecs dangereux. Vous avez besoin d’une approche rigoureuse pour assurer la sécurité du chantier. Ce guide fournit un cadre systématique et axé sur la conformité pour évaluer les équipements de contrôle de débit. Vous apprendrez comment évaluer et présélectionner le robinet-vanne API 6A adapté à vos besoins de contrôle de débit haute pression. Nous décomposons les spécifications standard, les choix de matériaux et les étapes essentielles de contrôle qualité requises pour une fiabilité opérationnelle à long terme.
Faire correspondre la classe de matériaux à la toxicité des fluides : la sélection entre les classes de matériaux (AA à HH) doit être strictement conforme aux concentrations de H2S/CO2 et à la conformité NACE MR0175.
Mécanismes à dalle ou à expansion : les portails à dalle excellent dans les environnements à forte teneur en débris, tandis que les portails à expansion offrent une étanchéité mécanique supérieure pour les exigences critiques de double blocage et de purge.
PSL et PR dictent le contrôle qualité : le niveau de spécification du produit (PSL 1-4) et les exigences de performance (PR 1-2) déterminent l"étendue des tests métallurgiques et la fiabilité opérationnelle requis pour votre tête de puits spécifique.
La maintenance dicte la durée de vie : les garnitures à surface dure et le respect des directives API pour le lubrifiant des vannes à vanne ne sont pas négociables pour prolonger le cycle de vie des pièces de machines pétrolières.
Les équipes d’approvisionnement se concentrent souvent entièrement sur les dépenses d’investissement initiales (CAPEX). Cette approche ignore les dépenses opérationnelles à long terme liées à la maintenance, aux émissions fugitives et aux temps d"arrêt pour remplacement. Négliger ces dépenses continues a un impact sérieux sur la rentabilité du projet. Une vanne moins chère nécessite souvent un entretien constant. Il peut également échouer prématurément dans des conditions de terrain stressantes.
L’utilisation d’une mal dimensionnée vanne de champ pétrolifère crée des responsabilités énormes dans les opérations à haute pression. Les ingénieurs doivent anticiper des pannes opérationnelles spécifiques lorsque l’équipement ne répond pas aux exigences du terrain.
Érosion des garnitures : Les fluides abrasifs à grande vitesse éliminent rapidement les garnitures standard. Cela détruit le mécanisme d'étanchéité.
Défaillance catastrophique du joint : des températures nominales incorrectes provoquent la fragilité ou la fonte des élastomères. Il en résulte des fuites d'hydrocarbures dangereuses.
Fissuration sous contrainte de sulfure : L'exposition au sulfure d'hydrogène (H2S) brise les métaux non conformes de manière inattendue.
Une évaluation réussie des marchés publics nécessite une approche équilibrée. Vous devez garantir une conformité stricte à l’API 6A pour chaque composant. Des délais de livraison prévisibles maintiennent les calendriers de forage sur la bonne voie. Enfin, une traçabilité métallurgique vérifiable garantit l’authenticité des matériaux. Ces trois piliers évitent des retards coûteux et des échecs sur le terrain.
La sélection d'un robinet-vanne pour tête de puits commence par faire correspondre les dimensions fondamentales aux paramètres spécifiques de votre puits de forage. De petites erreurs de calcul entraînent souvent de graves goulets d’étranglement opérationnels.
L"API 6A normalise les tailles nominales pour garantir une compatibilité mondiale. Ces tailles varient généralement de 1-13/16 pouces à 7-1/16 pouces. La norme définit également des classes de pression strictes. Ces classes commencent à 2 000 psi et s"étendent jusqu"à 20 000+ psi pour les applications en eau ultra profonde ou à haute pression.
Règle de décision : concevez toujours votre pile d'équipements pour la pression de fermeture maximale prévue de la tête de puits. Vous devez également prendre en compte les pressions de stimulation potentielles. Les opérations de fracturation hydraulique (frac) poussent des pressions extrêmes à travers la vanne pendant les travaux d'intervention. La conception pour la pression de pointe absolue évite les éruptions catastrophiques.
La température a un impact sur la dilatation du métal et l’intégrité du joint. L"API 6A mappe des classes de température spécifiques aux environnements opérationnels. Les environnements vont des conditions arctiques de -50 °F aux applications à haute température de 350 °F+.
Classe temporaire API 6A | Plage de fonctionnement (°F) | Plage de fonctionnement (°C) | Application typique |
|---|---|---|---|
K | -75 à 180 | -60 à 82 | Service Extrême Arctique |
L | -50 à 180 | -46 à 82 | Service arctique standard |
P | -20 à 180 | -29 à 82 | Conditions générales hivernales |
S | 0 à 140 | -18 à 60 | Environnements de surface standard |
U | 0 à 250 | -18 à 121 | Service chauffé modéré |
V | 35 à 250 | 2 à 121 | Sous-marin standard / Surface chaude |
X | 0 à 350 | -18 à 180 | Opérations à haute température |
Remarque sur les risques : les fluctuations extrêmes de température dégradent gravement les joints en élastomère. Les cycles rapides de refroidissement et de chauffage détruisent les matériaux non métalliques. Cette dégradation nécessite des évaluations spécifiques d’étanchéité métal sur métal pour les puits critiques à haute température. Vérifiez toujours les limites de performance des joints métalliques.
Le mécanisme interne détermine la manière dont la vanne assure une étanchéité fiable. Les ingénieurs choisissent généralement entre deux architectures principales en fonction des propriétés des fluides et des exigences d"isolation.
Un portail à dalle utilise un mécanisme de portail monobloc. Il s"appuie sur la pression de la conduite en amont pour forcer la vanne contre le siège en aval. Cela crée un joint étanche.
Idéal pour : Ces vannes gèrent exceptionnellement bien les fluides abrasifs. Ils dominent les environnements riches en débris. Les opérateurs préfèrent les vannes à dalle pour le contrôle standard du débit des têtes de puits. Ils privilégient la simplicité mécanique et la facilité d’entretien. La porte solide coupe le sable et les particules sans se coincer.
Une porte extensible utilise une conception de porte en deux parties. Le mécanisme se dilate mécaniquement simultanément contre les sièges amont et aval. Cette action crée un joint positif et étanche quelle que soit la pression interne de la conduite.
Idéal pour : Cette architecture excelle dans les scénarios d’étanchéité à basse pression. Il fonctionne parfaitement dans de nombreuses applications. Les opérateurs imposent l’expansion des portes pour les scénarios nécessitant strictement des capacités mécaniques de double blocage et purge. L'expansion positive garantit une fuite nulle même à des pressions de ligne proches de zéro.
Fonctionnalité | Vanne à vanne à dalle | Vanne à vanne expansible |
|---|---|---|
Conception de porte | Dalle pleine monobloc | Coin expansible en deux parties |
Mécanisme d"étanchéité | Conduite assistée par pression | Expansion forcée mécaniquement |
Joint basse pression | Modéré | Excellent |
Tolérance aux débris | Élevé (tranche le sable) | Faible (mécanisme de blocage des débris) |
Double blocage et purge | Non | Oui |
L"intégrité structurelle dépend entièrement de la méthode de fabrication et de la métallurgie de base. Vous devez examiner le matériau du corps pour éviter des éruptions catastrophiques.

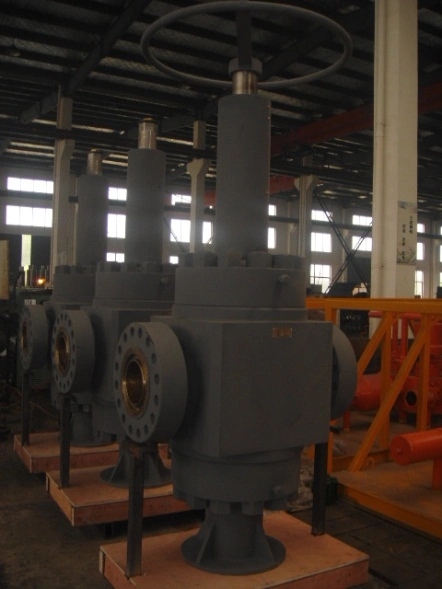

L’évaluation de la méthode de construction constitue la base de toute décision d’achat. Un robinet-vanne en acier forgé offre une durabilité inégalée. Les corps forgés, tels que l'acier AISI 4130, offrent une intégrité structurelle supérieure. Ils présentent une structure de grain nettement plus serrée que celle des pièces moulées.
Le forgeage élimine complètement les vides internes. Cela ne présente aucun risque de porosité. Les corps moulés cachent parfois des poches d"air microscopiques à l"intérieur des parois métalliques. Ces poches créent des points faibles. Par conséquent, les corps forgés restent obligatoires pour les environnements de têtes de puits à haute pression dépassant 10 000 psi. Nous ne recommandons jamais les corps coulés pour les puits de gaz critiques.
L"API 6A classe les métaux de base en classes de matériaux spécifiques. Vous devez faire correspondre ces classes directement à la chimie prévue des fluides de puits de forage.
Service standard (AA, BB, CC) : ces classes gèrent des environnements de service performants. Ils présentent un faible risque de corrosion. Ils fonctionnent parfaitement pour les puits d’injection de pétrole brut standard et d’eau bénigne.
Sour Service (DD, EE, FF, HH) : ces classes de niveau supérieur gèrent des environnements hautement corrosifs contenant du H2S et du CO2. Ils exigent le strict respect des directives NACE MR0175/ISO 15156.
Risque de mise en œuvre : la substitution de matériaux de niveau inférieur dans les environnements H2S invite au désastre. Le sulfure d'hydrogène attaque de manière agressive les métaux non conformes. Cette attaque conduit directement à la fissuration sous contrainte des sulfures. Le corps de la vanne peut littéralement se briser sous la pression sans avertissement. Exigez toujours une documentation conforme à la NACE pour les domaines de services acides.
Les composants internes résistent aux conditions les plus difficiles. La gestion de leur usure prolonge directement la durée de vie globale des équipements.
La garniture comprend le portail, les sièges et la potence. Vous devez évaluer la nécessité d"appliquer des revêtements durs sur ces pièces. Les superpositions en carbure de tungstène ou en stellite fournissent des mécanismes de défense critiques. Ils résistent à l"usure érosive à grande vitesse.
Lorsque du sable ou un agent de soutènement de fracturation s"écoule à travers le forage, il agit comme une sableuse. L’acier non protégé se lave en quelques heures. Les garnitures à surface dure résistent à cette abrasion agressive. Ils maintiennent intactes les faces d’étanchéité lors de travaux d’intervention lourds.
De nombreux opérateurs croient à tort que les vannes modernes ne nécessitent aucun entretien. Il faut dissiper le mythe d'une « sans entretien » vanne API 6A . La lubrification de routine reste une exigence opérationnelle absolue.
Les directives API décrivent les exigences strictes en matière de graissage de routine. Les opérateurs doivent suivre avec diligence les programmes de lubrification des cavités corporelles. L"injection de graisse très résistante élimine les débris nocifs des poches du siège. Il maintient également l’intégrité du joint métal sur métal. Une lubrification adéquate évite le grippage mécanique entre la porte et les sièges. Négliger cet entretien provoque inévitablement le grippage de la vanne en position ouverte ou fermée.
L’achat d’équipements haute pression nécessite des audits stricts des fournisseurs. Vous devez vérifier leurs processus de contrôle qualité avant de signer les bons de commande. Assurez-vous qu’ils fournissent des pièces de machines pétrolières fiables.
L"API 6A définit les niveaux de spécification des produits pour dicter la sévérité du contrôle qualité. Les niveaux PSL régissent l’étendue des tests métallurgiques requis.
PSL 1 et 2 : Adaptés aux environnements standards à faible risque. Ils nécessitent une traçabilité de base des matériaux et des tests hydrostatiques standard.
PSL 3 et 4 : Exiger un examen non destructif (END) volumétrique avancé. Les fabricants doivent effectuer des tests rigoureux Charpy V-notch.
Logique de présélection : vous devez faire correspondre le PSL à votre niveau de risque opérationnel. Le choix du PSL 3 ou 4 est totalement non négociable pour les plateformes offshore ou les puits de gaz à haute pression. Les tests supplémentaires garantissent zéro défaut matériel caché.
Les exigences de performance valident la conception technique par des tests physiques.
PR 1 : implique des tests de cycle standard à température ambiante. Il valide les fonctionnalités mécaniques de base.
PR 2 : implique des tests environnementaux rigoureux. Le fabricant fait fonctionner la vanne simultanément dans des limites de température et de pression extrêmes. Cela prouve que les sceaux tiendront pendant les fluctuations réelles du champ.
N"acceptez pas de promesses verbales de la part des fournisseurs. Exigez une documentation physique.
Exigez des rapports d’essais de matériaux (MTR) vérifiables pour tous les composants contenant de la pression.
Demandez les tableaux d’essais hydrauliques originaux affichant les temps de maintien de la pression.
Vérifiez que le fabricant détient une licence API Monogram active et à jour.
Confirmez les rapports d’inspection tiers pour les commandes PSL 3 et PSL 4.
La sélection d"une vanne API 6A nécessite d"aller bien au-delà des dimensions physiques de base. Vous devez rigoureusement faire correspondre la chimie des fluides internes, la dynamique de la pression du puits de forage et l"environnement d"exploitation externe aux classes strictes de matériaux et de tests API. Négliger la conformité NACE ou sous-estimer les fluctuations de température compromet la sécurité du site.
Pour garantir un approvisionnement réussi et une intégration sur le terrain, suivez ces étapes suivantes :
Compilez des données opérationnelles précises, notamment la pression de fermeture maximale, les plages de températures extrêmes et la composition complète du fluide.
Déterminez les niveaux PSL et PR nécessaires en fonction du risque du site et des réglementations offshore.
Demandez une proposition technique détaillée et conforme aux normes auprès de fabricants qualifiés.
Assurez-vous que la proposition comprend explicitement les MTR, les rapports NDE et les dessins complets de l"agencement général (GA).
Établissez un programme d’entretien strict pour la lubrification lors de l’installation.
R : API 6A est strictement destiné aux équipements de têtes de puits et d’arbres de Noël. Il traite les fluides de forage bruts, abrasifs et à haute pression directement sur le site du puits. API 6D est conçu pour les applications de pipelines en aval où les fluides sont déjà traités, propres et où les pressions sont généralement beaucoup plus faibles.
R : L"acier forgé est fortement recommandé, et souvent requis, pour des pressions nominales de 10 000 psi et plus. Vous devriez également le mandater dans un service acide hautement critique. L"acier forgé manque de vides internes et offre une résistance à la fatigue supérieure à celle des pièces moulées.
R : Cela indique que la métallurgie de la vanne, y compris les composants du corps, du chapeau et des éléments internes en contact avec le fluide, est spécifiquement fabriquée et traitée thermiquement. Ce traitement thermique strict permet au métal de résister à la fissuration sous contrainte de sulfure (SSC) dans des environnements contenant du sulfure d"hydrogène (H2S) hautement toxique.
R : La fréquence dépend entièrement des cycles d’actionnement et de l’abrasivité du fluide. Le respect des directives de l"API nécessite l"établissement d"un calendrier de maintenance préventive. Vous devez utiliser des lubrifiants à densité spécifique approuvés par le fabricant d"équipement d"origine pour éliminer correctement les débris et protéger les faces d"étanchéité internes du grippage.
