Dans les applications de radar, de communication par satellite et de radiotélescope, la précision du positionnement n"est pas négociable. Une fraction de degré de jeu mécanique se traduit par une grave dégradation du signal. Cela peut même entraîner une perte totale de la cible. Vous ne pouvez pas faire de compromis sur ces mesures. Les entraînements d"orientation industriels standard échouent souvent dans les applications d"antennes. Ils ont du mal à cause de charges aérodynamiques uniques comme des rafales de vent intenses. Ils se dégradent également rapidement en cas d’exposition environnementale extrême. De plus, les disques standard ne disposent pas du suivi continu sans jeu nécessaire à la transmission de données à haute fréquence.
Nous avons écrit ce guide pour résoudre ces problèmes précis. Il fournit aux équipes d’ingénierie et d’approvisionnement un cadre d’évaluation strict. Vous apprendrez à spécifier, dimensionner et trouver correctement le bon équipement. Cette approche structurée vous aide à éviter des coûts élevés liés aux spécifications excessives. Il protège également vos réseaux de communication contre des sous-performances catastrophiques sur le terrain.
Le couple de maintien et la capacité de moment d"inclinaison doivent être calculés en fonction des charges de vent maximales de survie sur l"antenne parabolique, et pas seulement du poids statique.
La communication haute fréquence nécessite un engrenage spécialisé à faible jeu ou sans jeu pour maintenir l’intégrité du signal.
Le choix entre un entraînement fermé standard et un système d'orientation personnalisé dépend fortement des conditions environnementales extrêmes (brouillard salin, températures extrêmes) et de l'espace d'intégration.
L"évaluation du fournisseur doit inclure des données de test vérifiables pour les limites de charge dynamique et les indices de protection contre la pénétration (IP).
Vous devez comprendre les forces exactes agissant sur votre équipement. Les réseaux d"antennes subissent un mélange unique de gravité constante et de pressions aérodynamiques hautement variables. Ne pas catégoriser avec précision ces forces conduit directement à une défaillance mécanique.
Nous faisons d’abord la différence entre le poids mort statique et les forces de suivi dynamiques. La charge statique représente la masse physique du réseau d"antennes. Il pousse directement sur le roulement. Les charges dynamiques émergent au moment où le suivi commence. Les accélérations et décélérations rapides introduisent des forces d’inertie massives. Vous devez dimensionner les dents de votre engrenage pour gérer ces contraintes de rotation. Ne vous fiez pas uniquement à la charge statique indiquée dans les catalogues de base.
Le vent introduit la variable la plus destructrice dans la conception du système. Vous devez calculer deux seuils de vent distincts. Les limites de vent opérationnelles définissent la vitesse maximale du vent pour laquelle le suivi doit maintenir une précision stricte. Dans ces conditions, le moteur continue de rouler en douceur. Les limites de vent de survie définissent les conditions de tempête maximales absolues. Lors d"événements de survie, le lecteur s"arrête de bouger. Il doit verrouiller la parabole dans une position de rangement sûre. Il doit rester rigide sans cisaillement interne des engrenages.
Les antennes paraboliques présentent un centre de gravité très élevé. Ils prennent le vent comme une voile massive. Cela crée un puissant effet de bras de levier contre le support de base. Nous appelons cette force le moment de basculement. Il essaie activement de séparer le disque. Par conséquent, le moment d’inclinaison reste le seuil mécanique le plus critique pour un entraînement d’orientation d’antenne . Si la capacité du moment de basculement est trop faible, les chemins de roulement internes se déformeront.
Tableau : Catégorisation de la charge de l"antenne
Catégorie de charge | Source principale | Impact sur l"ingénierie |
|---|---|---|
Charge statique axiale | Poids mort de l"antenne parabolique | Dicte la taille du roulement de base et le diamètre de la bille/du rouleau. |
Charge dynamique radiale | Accélération pendant le suivi | Détermine la résistance requise de l’engrènement. |
Moment d"inclinaison | Cisaillement du vent sur la face de la parabole | Nécessite une conception de chemin de roulement à haute rigidité pour empêcher la séparation. |
Votre géométrie de suivi spécifique dicte l"architecture du système. Les ingénieurs doivent choisir entre se déplacer dans un ou deux plans. Chaque configuration présente des avantages et des exigences de contrôle distincts.
Les modules à axe unique tournent dans une seule direction. Ils gèrent généralement les mouvements d"azimut (gauche-droite) ou d"élévation (haut-bas). Ils conviennent mieux aux réseaux de communication terrestres. Ils excellent également dans le suivi solaire sur un seul plan. Ces unités restent très rentables. Ils simplifient l’intégration de votre boucle de contrôle. Vous ne gérez qu’un seul flux de remontée de données.

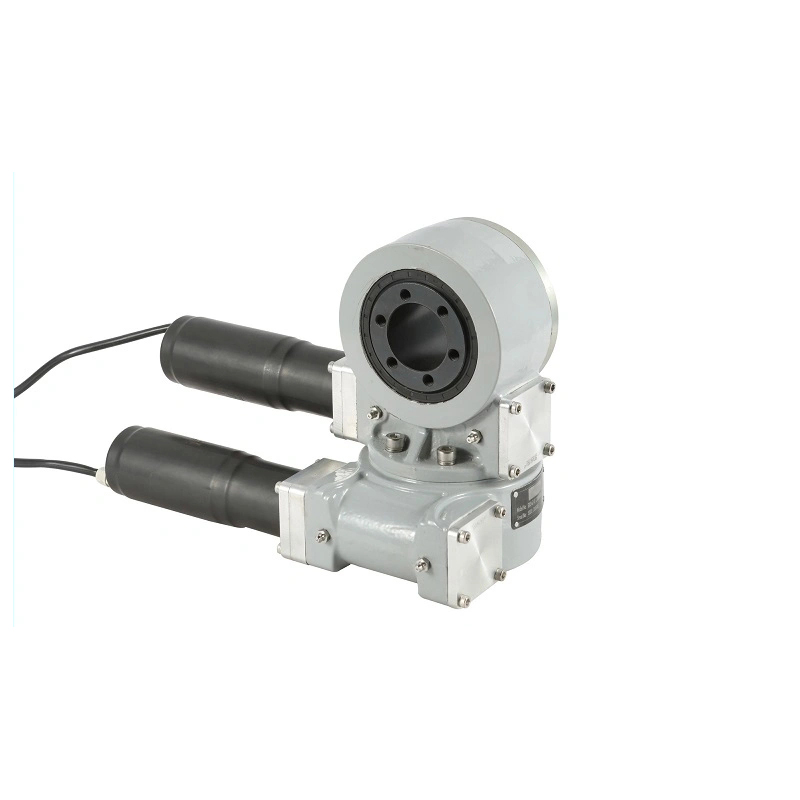

Les systèmes d’observation complexes nécessitent une couverture complète de l’hémisphère. Un est donc entraînement de rotation à deux axes indispensable. Ils combinent la rotation d’azimut et d’élévation en une seule unité intégrée. Vous avez besoin de cette configuration pour le suivi par satellite et l'observation astronomique. Les systèmes radar militaires avancés en dépendent également largement pour suivre les cibles aéroportées.
L"adoption de modules à deux axes implique des compromis d"ingénierie spécifiques. Nous devons aborder ces réalités dès le début de la phase de conception.
Empreinte spatiale : les modules doubles intégrés permettent d'économiser de l'espace par rapport à l'empilage de deux disques simples indépendants.
Pénalités de poids : les modules doubles sont denses. Ils ajoutent un poids important au sommet de la structure de votre tour.
Complexité du contrôle : Vous devez gérer deux moteurs précis simultanément. Cela nécessite des algorithmes cinématiques avancés pour empêcher la dérive de suivi.
La transmission mécanique ne signifie rien sans le bon moteur. Vous devez adapter le système d’entraînement électrique à votre infrastructure disponible. Vous devez également aligner la précision du moteur sur vos exigences en matière de fréquence de communication.
De nombreux systèmes fonctionnent dans des endroits éloignés. Ils sont hors réseau. Ces sites dépendent fortement des banques solaires et du stockage par batteries. Vous devez évaluer cette infrastructure avec soin. Un moteur d'orientation 24 V CC constitue ici la norme de l'industrie. Il offre une compatibilité transparente avec la batterie. Il offre également un environnement basse tension plus sûr pour les équipes de maintenance. Il élimine le besoin d’onduleurs CA encombrants.
La sélection de la technologie de moteur de base a un impact direct sur votre budget d’erreur de suivi.
Moteurs pas à pas : ils restent très rentables. Ils fonctionnent bien pour un suivi prévisible à faible vitesse. Cependant, ils manquent de vérification de position en temps réel.
Servomoteurs : ils sont obligatoires pour les réglages de haute précision. Ils disposent d'un retour en boucle fermée. Ils corrigent les erreurs de position induites par le vent en quelques millisecondes.
Moteurs BLDC (Brushless DC) : Ils offrent un excellent compromis. Ils offrent une longue durée de vie et gèrent facilement une rotation continue.
Vous devez évaluer la nécessité d'encodeurs intégrés. Les encodeurs indiquent à votre ordinateur exactement où pointe la parabole. Vous devez également faire correspondre le couple de sortie du moteur au rapport de transmission à vis sans fin. Un rapport de réduction élevé multiplie le couple moteur de manière exponentielle. Cette synergie crée un système de positionnement d'antenne très performant . Il déplace des poids massifs en utilisant des courants électriques relativement faibles.
Les équipes d"approvisionnement doivent évaluer les entraînements en fonction de paramètres techniques stricts. Évitez de vous fier aux allégations marketing génériques. Vous devez vérifier ces trois critères d’ingénierie fondamentaux avant de finaliser tout achat.
Le jeu représente l"espace physique entre les dents de l"engrenage. Cela impacte directement votre budget d’erreur de suivi. Si le vent pousse la parabole, les engrenages claquent d"avant en arrière à travers cet espace. Cela provoque une perte de signal. La communication haute fréquence exige des exigences sans jeu. Nous introduisons des modèles d"engrenages à double vis sans fin ou préchargés pour résoudre ce problème. Un système à double vis sans fin utilise deux arbres à vis sans fin. Ils poussent contre la couronne principale des côtés opposés. Cela élimine complètement le jeu interne.
Le couple de maintien constitue votre défense ultime contre le recul induit par le vent. Lorsque l"alimentation est coupée, le lecteur doit maintenir l"antenne stable. Les engrenages à vis sans fin présentent une nature autobloquante naturelle. L"angle de friction empêche la couronne de faire tourner l"arbre à vis sans fin vers l"arrière. Vous devez exiger de votre fournisseur des données de test de couple de maintien vérifiables.
L"humidité et la poussière détruisent rapidement les roulements internes. Vous devez exiger les indices IP65 ou IP66 comme référence. Cela garantit une étanchéité parfaite contre les fortes pluies et le sable en suspension dans l"air. Si vous déployez des systèmes dans des environnements côtiers, la peinture standard échouera. Le brouillard salin ronge l’époxy basique en quelques semaines. Vous devez souligner la nécessité de revêtements spécialisés. Spécifiez les systèmes de peinture de qualité marine C5. Vous devez également demander des fixations externes en acier inoxydable.
Meilleure pratique : vérifiez toujours les matériaux des joints. Spécifiez des joints Viton résistants aux UV pour les installations dans le désert.
Erreur courante : ignorer l'emplacement de la valve de reniflard. La condensation emprisonnée provoque de la rouille interne même dans les unités scellées.
Les options du catalogue gèrent parfaitement de nombreux projets standards. Cependant, les installations spécialisées poussent les composants disponibles dans le commerce au-delà de leurs points de rupture. Vous devez reconnaître quand les disques standard tomberont en panne. Vous devez vous tourner vers une ingénierie personnalisée.
Identifiez tôt les signaux d’alarme critiques. Les entraînements standard utilisent de la graisse au lithium à usage général. Si vous effectuez un déploiement dans des régions arctiques, des gradients de température extrêmes entraînent une défaillance du lubrifiant. La graisse gèle solidement. Le moteur grille en essayant de faire tourner les engrenages gelés. De plus, les lecteurs de catalogue présentent des empreintes de montage fixes. Ils s’intègrent rarement dans des espaces restrictifs ou dans des supports de tour existants.
Les ingénieurs peuvent modifier presque tous les composants d'un système d'orientation personnalisé . Considérez ces modifications courantes :
Modèles de trous de boulons personnalisés pour la modernisation des antennes existantes.
Graisses spécialisées basse température.
Coussins chauffants internes collés au boîtier.
Rapports de démultiplication non standard conçus pour un suivi ultra lent et continu.
Supports d"encodeur spécialisés intégrés directement dans le moulage du boîtier.
La personnalisation comporte des risques inhérents de mise en œuvre. Vous devez reconnaître des délais de livraison prolongés. Les castings personnalisés prennent des mois à finaliser. De plus, vous êtes confronté à la nécessité d’une validation rigoureuse des prototypes. Vous ne pouvez pas simplement installer une unité personnalisée et espérer qu’elle fonctionne. Exigez un protocole FAT (Factory Acceptance Testing) strict. Assurez-vous que le fournisseur teste l"unité personnalisée sous des charges maximales simulées avant l"expédition.
La sélection du bon partenaire de fabrication garantit le calendrier de votre projet. Un mauvais fournisseur fournit une documentation médiocre et une métallurgie incohérente. Vous avez besoin d’une approche structurée pour affiner votre liste de fournisseurs.
Vous devez savoir exactement quoi demander au fournisseur. N’acceptez jamais de vagues promesses de qualité. Exigez de véritables certificats de test de charge. Demander des enregistrements de traitement thermique des matériaux pour l"arbre à vis sans fin et la couronne dentée. Un bon durcissement par induction évite l’usure prématurée des dents. Demandez des rapports détaillés de mesure du jeu de leur chaîne d’assemblage final.
Ne lancez pas aveuglément des demandes de prix auprès des fournisseurs. Nous recommandons de définir au préalable une première fiche technique complète. Documentez vos exigences de couple en courbe en S. Définissez le régime maximum requis. Détaillez tous les extrêmes environnementaux, y compris les variations de température et l’exposition au sel. Envoyez ce document unifié à trois fournisseurs approuvés. Cela les oblige à proposer des capacités identiques, ce qui rend votre décision finale objective.
La sélection d’un système d’orientation d’antenne est toujours un exercice d’équilibre strict. Vous devez constamment mettre en balance la résilience environnementale, la précision du suivi et les contraintes budgétaires. Manquer la cible de l’un de ces facteurs conduit à l’échec du projet.
Nous proposons une dernière recommandation : privilégiez toujours le couple de maintien et la précision. Une légère suringénierie de la capacité structurelle est un investissement judicieux. C"est souvent beaucoup plus économique que de remplacer un disque défectueux après un événement météorologique violent. Les temps d"arrêt détruisent les flux de données critiques.
Nous vous encourageons à consulter directement des ingénieurs d’applications spécialisés. Demandez-leur d’effectuer une analyse complète des charges cinématiques et dynamiques. Basez cette analyse strictement sur les dimensions spécifiques de votre antenne parabolique et sur les données de vent locales.
R : Pour calculer cela, il faut déterminer la vitesse maximale du vent de survie par rapport à la surface totale de votre parabole. Vous multipliez cette force aérodynamique par la distance entre le point de pivotement (le centre de gravité) et le centre d"entraînement. Le chiffre obtenu détermine la force de rotation potentielle maximale à laquelle le variateur doit résister.
R : Oui. La tension 24 V CC du moteur dicte simplement les paramètres d"intégration électrique et de sécurité. Un couple mécanique massif est obtenu grâce à l"entraînement d"orientation lui-même. Ces entraînements utilisent un rapport de réduction élevé, allant souvent de 60 : 1 à 150 : 1, qui multiplie la puissance du petit moteur de manière exponentielle.
R : L"entretien standard nécessite de pomper de la graisse fraîche dans les chemins de roulement et les engrenages tous les 3 à 6 mois, en fonction de la fréquence de rotation. Vous devez également vérifier continuellement l’intégrité du joint externe pour déceler les fissures. Enfin, il est essentiel d’inspecter et de resserrer les boulons de montage chaque année pour garantir la sécurité structurelle.
