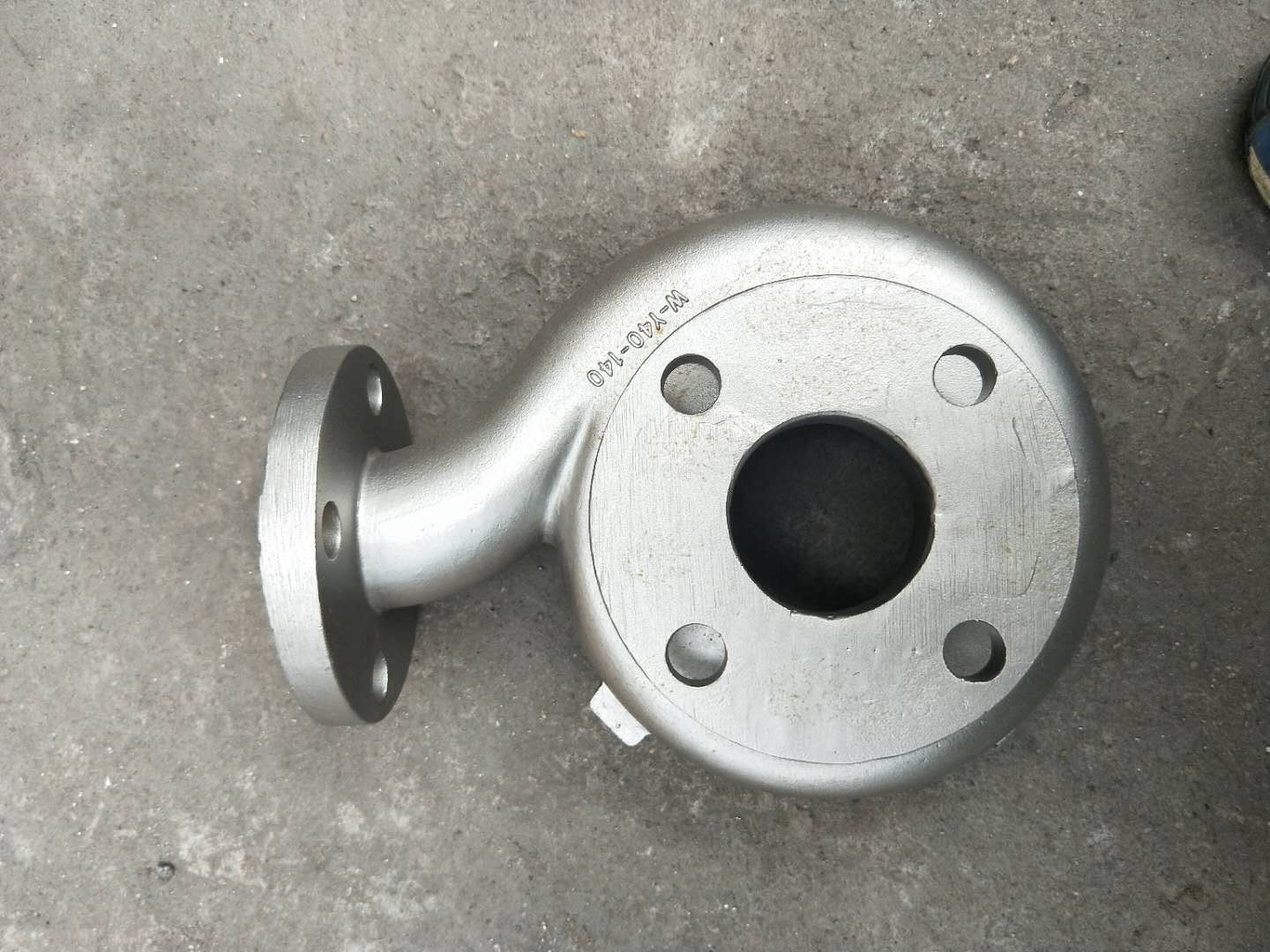

Le moulage à modèle perdu crée des formes proches du filet supérieures pour les systèmes complexes de gestion des fluides. Les fonderies utilisent ce processus avancé pour façonner efficacement des pièces industrielles très complexes. Cependant, des défauts mineurs de coulée dans les récipients sous pression présentent de sérieux risques. Ils déclenchent souvent des pannes catastrophiques sur le terrain. Ils créent des risques de sécurité importants et entraînent des temps d’arrêt opérationnels coûteux.
Les acheteurs évaluent souvent leurs partenaires de fabrication uniquement en fonction du coût unitaire. Vous pourriez accidentellement ignorer les protocoles rigoureux d’assurance qualité nécessaires aux applications hautes performances. Cette approche étroite compromet la fiabilité lorsque les pièces sont soumises à des contraintes hydrauliques intenses. Vos équipes d’ingénierie ont besoin d’une confiance absolue dans chaque composant.
Cet article propose un cadre d’évaluation structuré et fondé sur des données probantes. Les responsables des achats et les ingénieurs découvriront exactement comment évaluer les normes d’inspection des fournisseurs. Vous apprendrez à vérifier l’intégrité structurelle avant d’approuver des cycles de production à grande échelle. Nous couvrons les contrôles de surface, les validations dimensionnelles et les protocoles essentiels de tests non destructifs. Une diligence appropriée garantit des performances fiables de la pompe sur le terrain.
L"épaisseur uniforme de la paroi du boîtier n"est pas négociable pour maintenir les pressions nominales et éviter la fatigue localisée.
Les contrôles de surface et dimensionnels (CMM) doivent être associés à des tests non destructifs (CND) pour découvrir la porosité interne cachée.
La certification des matériaux par spectrométrie garantit la conformité chimique aux normes industrielles strictes (par exemple ASTM, ASME).
Les capacités de tests internes d"une fonderie sont un indicateur direct de sa capacité à faire évoluer la production de manière fiable.
Les pannes opérationnelles se produisent rapidement lorsque des corps de pompe compromis arrivent sur le terrain. Les fuites de fluides présentent des risques environnementaux immédiats dans les usines chimiques. Vous pourriez rencontrer de fortes chutes de pression lors d’opérations critiques de transfert de fluide. La contamination croisée détruit des lots entiers de produits pharmaceutiques ou chimiques sensibles. En fin de compte, des défaillances systémiques ont fermé des installations de traitement entières. Ces perturbations nuisent à la réputation de la marque et arrêtent complètement la production.
Les fonderies défendent le processus de moulage à modèle perdu pour plusieurs bonnes raisons. Il minimise considérablement les exigences d’usinage secondaire. Il donne d’excellents états de surface sur des géométries internes complexes. Pourtant, le processus reste vulnérable aux défauts physiques inhérents. Le retrait se produit naturellement lorsque le métal liquide refroidit pour devenir solide. La porosité du gaz emprisonne parfois des poches d"air à l"intérieur des parois en solidification. Les défauts d’inclusion se produisent lorsque des particules céramiques étrangères pénètrent dans le moule.
Les fournisseurs fiables abordent l’assurance qualité de manière globale. Ils ne considèrent jamais l’inspection comme un simple contrôle final. Au lieu de cela, ils intègrent des tests rigoureux tout au long du cycle de fabrication. L’évaluation commence lors de la phase initiale de création du modèle en cire. Elle se poursuit avec précaution jusqu"à la phase finale de solidification du métal. Vous devez exiger cette approche intégrée de la fonderie que vous avez choisie.
La rugosité de la surface influence fortement les performances globales de la pompe. L"efficacité hydraulique diminue lorsque le fluide rencontre des parois internes rugueuses. De mauvaises finitions de surface compromettent également les surfaces de contact et d’étanchéité critiques. Les joints toriques et les joints ne parviennent pas à maintenir une compression adéquate contre le métal inégal. Pour un moulage de précision typique, les ingénieurs s"attendent à un Ra (rugosité moyenne) compris entre 3,2 et 6,3 micromètres. Vous devez vérifier ces valeurs à l"aide de profilomètres calibrés.
L’inspection visuelle détecte les erreurs de fabrication évidentes dès le début du processus. Les inspecteurs formés doivent rechercher de près plusieurs signaux d’alarme spécifiques. Les fermetures à froid apparaissent sous forme de lignes visibles là où deux flux métalliques n"ont pas réussi à fusionner complètement. Les larmes chaudes se manifestent par de petites fissures formées lors de la contraction du métal. Les piqûres de surface ressemblent à de minuscules cratères causés par une fuite de gaz. Les inclusions de coques en céramique apparaissent sous forme de taches blanches incrustées obstinément dans la surface métallique.
Les inspections à l’œil nu passent inévitablement à côté des défauts microscopiques de la surface. Les fonderies doivent utiliser un test de ressuage (PT) pour les composants critiques. Les techniciens appliquent un colorant rouge très visible sur la pièce usinée. Le liquide s’infiltre lentement dans les défauts microscopiques qui brisent la surface. Une solution de développement extrait ensuite le colorant piégé. Cela expose les fissures cachées avant qu’elles ne provoquent des fuites catastrophiques.
La vérification par machine à mesurer tridimensionnelle (MMT) fournit des données dimensionnelles essentielles. Les MMT modernes cartographient des géométries complexes à l"aide de palpeurs tactiles de haute précision. Vous avez besoin de rapports CMM détaillés pour toutes les dimensions d"accouplement critiques. Les ajustements de roulements nécessitent des tolérances extrêmement strictes pour éviter les vibrations mécaniques. Les alignements des brides doivent rester parfaitement plats pour garantir l’étanchéité du système. La concentricité détermine la fluidité de la rotation des roues à l"intérieur du boîtier principal.
L'épaisseur uniforme de la paroi du boîtier maintient l'intégrité structurelle sous une pression hydrostatique intense. Les applications à haute pression pénalisent sévèrement les sections minces au fil du temps. Des déplacements du noyau se produisent parfois au cours du processus de coulée agressif. Ce déplacement provoque un amincissement localisé dangereux à l’intérieur de la cavité volute. De fines taches métalliques se rompent facilement lorsque les systèmes subissent des pics de pression soudains.
Les acheteurs doivent établir des attentes de base claires concernant les tolérances de moulage. Les tolérances linéaires standard suivent généralement les directives ISO 8062 établies. Les géométries internes complexes nécessitent une attention technique spécifique. Les volutes et les canaux de fluide varient souvent légèrement par rapport aux tolérances externes standard. Vous devez documenter clairement ces exigences uniques sur les dessins de fabrication.
Tableau 1 : Tolérances standard de tolérance linéaire commune (ISO 8062)
Dimension nominale (mm) | Tolérance de coulée standard (CT6) | Attente de tolérance d"usinage standard |
|---|---|---|
Jusqu"à 10 | ± 0,30 mm | ± 0,05 mm |
10 à 50 | ± 0,50 mm | ± 0,05 mm |
50 à 100 | ± 0,70 mm | ± 0,10 mm |
100 à 200 | ± 1,00 mm | ± 0,15 mm |
Les contrôles de surface ne garantissent jamais une sécurité totale des pièces. Les défauts internes provoquent régulièrement des fuites inattendues dans les récipients sous pression en service. La porosité de retrait crée des réseaux microscopiques semblables à des éponges au plus profond du métal. Les vides de gaz forment des poches creuses dangereuses sous la surface solide. Ces défauts cachés affaiblissent gravement la capacité structurelle du composant.
Les tests radiographiques (rayons X) restent la référence en matière de vérification de la solidité. Les rayons X à haute énergie pénètrent dans le métal solide pour exposer les anomalies internes de coulée. Vous devez imposer une inspection aux rayons X pour les zones de transition à forte contrainte. Les zones où se rencontrent des murs épais et minces sont particulièrement vulnérables au retrait. Les radiographies fournissent une preuve visuelle permanente de la santé interne.
Les tests par ultrasons (UT) offrent une excellente méthode d’inspection alternative ou complémentaire. Des ondes sonores à haute fréquence traversent le métal pour détecter les anomalies souterraines. L"UT mesure également l"épaisseur des parois de manière non destructive depuis l"extérieur. Cela confirme la stabilité du noyau une fois le processus de coulée terminé.
Nous devons trouver un équilibre entre une couverture d’inspection approfondie et les risques opérationnels potentiels. Une couverture complète à 100 % des CND augmente sensiblement les prix de production unitaires. Vous n’aurez peut-être pas besoin d’une couverture complète pour les pompes à eau basse pression. Cependant, des CND rigoureux sont absolument obligatoires pour les pompes chimiques dangereuses. Les applications à haute pression exigent une certitude interne absolue pour éviter des défaillances structurelles catastrophiques.
La composition chimique dicte directement la résistance à la corrosion et la résistance mécanique globale. Les fonderies s"appuient fortement sur la spectrométrie d"émission optique (OES). Les techniciens prélèvent un petit échantillon de métal pour analyser sa composition chimique exacte. Cela garantit que l’alliage fondu correspond à vos exigences techniques spécifiques. Une conformité stricte des matériaux est cruciale pour l’acier inoxydable 316, les alliages duplex ou l’acier au carbone.
Les tests de propriétés mécaniques valident vos attentes en matière de performances physiques. Vous devez demander des barres de test coulées exactement du même lot de chaleur. Ces barres subissent des tests destructifs rigoureux dans un laboratoire contrôlé. Les techniciens mesurent la résistance à la traction ultime pour identifier les points de rupture. Ils testent la limite d"élasticité pour respecter les limites de déformation plastique. Les tests d"allongement confirment que le métal conserve la ductilité nécessaire sous contrainte.
Les certifications fournissent une trace écrite vitale pour les acheteurs assidus. Vous devez exiger des rapports de tests d"usine (MTR) certifiés avant d"autoriser l"expédition. Ces documents prouvent le respect des normes industrielles strictes ASTM ou ASME. La traçabilité complète des lots thermiques garantit que vous pouvez suivre chaque lot avec précision. Cela vous protège si des problèmes sur le terrain surviennent plusieurs années plus tard.
Les erreurs courantes lors du processus de vérification des matériaux incluent :
Accepter des certificats de matériaux génériques au lieu de rapports de tests spécifiques à la chaleur.
Test de barres métalliques coulées à partir d"une poche complètement différente de celle du lot de production.
Ignorer les variations localisées de dureté après les procédures de traitement thermique après coulée.
Défaut de vérifier les dates d"étalonnage des équipements de spectrométrie de la fonderie.
Des capacités d’inspection approfondies distinguent les fonderies d’élite des fournisseurs moyens. Vous avez besoin d’un cadre d’évaluation structuré pendant la phase d’évaluation initiale. Interrogez longuement les partenaires potentiels sur leurs laboratoires d’assurance qualité internes. Déterminez s’ils sous-traitent les END critiques à des installations tierces externes. Les tests en interne signalent généralement un meilleur contrôle des processus et des boucles de rétroaction plus rapides.
Les systèmes de gestion de la qualité fournissent des marqueurs de confiance de base essentiels. Recherchez les certifications ISO 9001 actives comme norme minimale non négociable. Les applications haute pression nécessitent le strict respect de la directive sur les équipements sous pression (PED). Les projets pétroliers et gaziers exigent des certifications API strictes. Ces références prouvent que la fonderie comprend les environnements de fabrication hautement réglementés.
La phase de prototypage sert de dernière sauvegarde avant les engagements de volume. Vous devez demander immédiatement des rapports complets d’inspection du premier article (FAI). Ces rapports doivent inclure des mises en page dimensionnelles complètes et toutes les données CND. N’approuvez jamais une production en volume sans examiner minutieusement ces documents critiques.
Suivez ces étapes d’évaluation du prototypage :
Définissez clairement tous les points d’inspection critiques sur le dessin technique initial.
Consultez le rapport FAI spécifiquement pour les dimensions hors tolérance.
Analysez les analyses aux rayons X initiales pour détecter tout défaut systémique de déclenchement ou d’alimentation.
Autorisez les séries pilotes de production uniquement après avoir confirmé la conformité totale.
Une inspection rigoureuse reste le seul moyen fiable de valider l’intégrité structurelle. Vous ne pouvez pas faire de compromis sur des tests approfondis lors du déploiement de systèmes industriels de traitement des fluides. Les vides internes et les défauts de surface cachés finiront par entraîner des temps d"arrêt opérationnels. Une vérification appropriée des matériaux garantit que le boîtier résiste en toute sécurité aux environnements hautement corrosifs.
Auditez vos fournisseurs actuels pour vérifier dès aujourd’hui leurs capacités de tests non destructifs. Demandez des rapports de tests d’usine mis à jour pour vos livraisons de pièces moulées les plus récentes. Contactez vos partenaires d’ingénierie pour une consultation sur la fabrication de composants haute conformité. Assurez-vous que chaque pièce répond exactement à vos normes de performance avant l’installation finale sur le terrain.
R : Les tolérances linéaires standard suivent généralement les directives ISO 8062. La plupart des installations de fonderie de précision atteignent confortablement les degrés de tolérance CT5 à CT7. Les géométries complexes peuvent subir de légères variations en fonction des taux de retrait du métal. Cependant, les ingénieurs peuvent obtenir des tolérances beaucoup plus strictes en appliquant un usinage CNC post-coulée aux surfaces de contact critiques.
R : Non, toutes les pièces ne nécessitent pas de tests radiographiques à 100 %. Nous recommandons fortement les rayons X pour les applications de fluides critiques, à haute pression ou toxiques. Ces scénarios comportent d’immenses risques pour la sécurité. Pour les pompes à eau non critiques, les fonderies s"appuient souvent sur un échantillonnage statistique. Cette approche équilibre efficacement le temps de fabrication avec les risques opérationnels acceptables.
R : Les fonderies utilisent des noyaux précis solubles ou en céramique pour former des cavités internes. Ils fixent ces noyaux à l’intérieur d’un outillage rigide en cire. Cela évite tout mouvement indésirable pendant la coulée turbulente du métal. Les techniciens utilisent ensuite une mesure d"épaisseur par ultrasons après coulée. Cela vérifie que les dimensions finales sont conformes précisément aux spécifications techniques.
