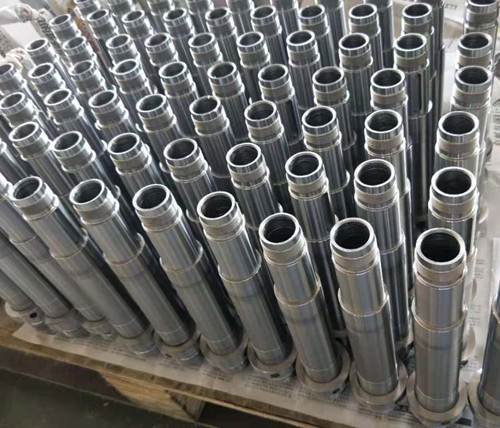

Spécifiez une tolérance trop lâche et votre arbre échoue lors de l'assemblage. Si vous le spécifiez de manière trop stricte, vous déclencherez des augmentations exponentielles des coûts et des retards dans les délais de livraison. Dans l'approvisionnement et l'ingénierie de pièces d'usinage CNC , le tolérancement des arbres reste le principal facteur économique de l'unité. La surtolérance des dimensions non critiques est l'erreur la plus courante commise aujourd'hui par les ingénieurs DFM (Design for Manufacturing). Trop souvent, les dessins exigent des spécifications ultra strictes sur chaque surface simplement parce que le logiciel de CAO a défini par défaut une décimale spécifique. Cet oubli accroît inutilement la complexité de la fabrication et entraîne de graves goulots d'étranglement en matière de devis.
Ce guide complet explique comment aligner les spécifications de tolérance sur les exigences fonctionnelles réelles. Nous vous aiderons à équilibrer la précision haut de gamme et la fabricabilité réaliste. Vous découvrirez les impacts financiers des marges strictes et apprendrez à évaluer les limites dimensionnelles par application. Nous explorerons également le rôle critique des contrôles géométriques, des systèmes d"ajustement et des comportements des matériaux. Examinons dès maintenant les règles essentielles pour optimiser vos dessins techniques.
La normalisation selon la norme ISO 2768 (moyenne ou fine) pour les surfaces sans contact évite les coûts d"usinage inutiles.
Une tolérance dimensionnelle serrée de l'arbre doit être strictement réservée aux ajustements de roulements, aux interfaces de joints et aux supports d'engrenages.
Les dimensions et tolérances géométriques (GD&T), en particulier le faux-rond et la concentricité, sont souvent plus critiques pour les arbres dynamiques que la tolérance diamétrique de base.
La sélection des matériaux (par exemple, spécifier un arbre en acier personnalisé plutôt qu'un arbre en aluminium) dicte la stabilité thermique et affecte la capacité du machiniste à respecter des tolérances de l'ordre du micro-pouce.
Passer d"une norme de ±0,005" (±0,127 mm) à ±0,0005" (±0,0127 mm) ne fait pas que doubler le coût de fabrication. Cela peut le quadrupler. Vous ne payez pas seulement pour un outil de coupe légèrement plus tranchant. Vous achetez des avances plus lentes, des changements de plaquettes fréquents et des environnements d"usinage hautement contrôlés.
Lorsque vous réduisez la marge d’erreur acceptable, vous forcez l’accélération du processus. Les centres de tournage CNC standard traitent facilement ±0,005" en une seule opération efficace. Abaissez cette exigence à ±0,0005", et les fabricants doivent immédiatement passer aux opérations secondaires. Ils utiliseront des machines spécialisées de meulage, d’affûtage ou de rodage cylindriques pour frapper ces fenêtres de micro-pouces. Ces configurations supplémentaires consomment énormément d’heures de travail et nécessitent des opérateurs de machines spécialisés.
De plus, des limites strictes augmentent considérablement les taux de rebut. Si un machiniste cible une fenêtre microscopique, une petite déviation de l"outil détruit instantanément la pièce entière. Les protocoles d’inspection deviennent également très intensifs. Les équipes de contrôle qualité ne peuvent pas utiliser de pieds à coulisse standard pour vérifier ces dimensions de manière fiable. Ils doivent déployer des machines à mesurer tridimensionnelles (MMT) ou des comparateurs optiques précis. L’acheteur absorbe directement toutes ces dépenses de métrologie spécialisée. Vous payez effectivement pour le temps passé à mesurer la pièce, pas seulement à la découper.
Erreur courante : l'application de tolérances globales de cartouche à l'ensemble du dessin entraîne une augmentation uniforme des coûts, même sur les zones de dégagement vides.
Meilleure pratique : gardez des spécifications strictes strictement localisées aux interfaces fonctionnelles.
Vous devez évaluer la tolérance dimensionnelle de l'arbre en fonction directement des conditions physiques d'accouplement réelles auxquelles il est confronté lors de l'assemblage. Traiter tous les diamètres de manière égale garantit des dépassements de budget.
Ajustements avec jeu (desserrés à fonctionnels) : ceux-ci décrivent des arbres se déplaçant librement à l'intérieur d'un alésage. Les désignations courantes incluent RC1 à RC9. Utilisez-les principalement pour les axes de pivotement, les charnières ou les arbres de rotation à basse vitesse. Ils pardonnent de légers désalignements et maintiennent une fabrication très économique. Vous avez rarement besoin d'un meulage complexe pour un ajustement de jeu RC.
Ajustements de transition : ils équilibrent les exigences d'emplacement exactes et la facilité d'assemblage. Allant de LC1 à LC11, les ajustements de transition garantissent un alignement précis sans nécessiter une force de pression hydraulique importante. Vous les appliquerez généralement sur des broches d'alignement ou des mécanismes nécessitant un démontage manuel occasionnel. Ils nécessitent un tournage soigneux mais évitent généralement un meulage secondaire.
Ajustements avec interférence (presse) : les applications à enjeux élevés exigent ces limites extrêmes. Les exemples incluent FN1 à FN5. Vous avez besoin d'ajustements serrés pour sécuriser de manière permanente les roulements, les engrenages et les poulies d'entraînement. Les équipes d'ingénierie suivent généralement les limites de base des trous ANSI/ISO et s'adaptent au système ici. Dans le système à base de trous, vous conservez l'alésage à une taille d'alésoir standard car les alésoirs coupent des diamètres fixes. Ensuite, vous ajustez le diamètre de l’arbre pour créer l’interférence précise.
Vous devez faire correspondre l'application à la bande de tolérance standard exacte à l'aide d'un cadre simple. Un à grande vitesse arbre principal de précision exige des nombres très différents de ceux d'un support structurel stationnaire.
Tableau 1 : Matrice de décision relative à l"application des arbres
Scénario d"application | Bande de tolérance ISO commune | Comportement d"ajustement attendu | Complexité d"usinage |
|---|---|---|---|
Pivot stationnaire/montage structurel | h9, h11 | Liquidation (de vrac à gratuit) | Faible (tournage CNC standard) |
Goupille d"alignement standard | h7, j6 | Transition (confortable vers localisé) | Moyen (tournage précis) |
Arbre principal de précision à grande vitesse | h6, g6, m6 | Interférence (Appuyez pour réduire) | Haut (Tournage + Rectification Cylindrique) |
Pourquoi le contrôle de base du diamètre ne suffit-il pas ? Un arbre peut mesurer parfaitement dans les limites diamétrales tout en restant visiblement courbé. Les ingénieurs appellent familièrement cela « l"effet banane ». Si vous contrôlez uniquement la taille, vous ignorez complètement la forme. Le dimensionnement et le tolérancement géométriques (GD&T) résolvent cette lacune fonctionnelle.
Faux-rond total ou faux-rond circulaire : vous devez contrôler l'équilibre dynamique uniquement pour les applications à haut régime. Les vibrations catastrophiques détruisent rapidement les roulements si elles ne sont pas contrôlées. Le faux-rond circulaire contrôle une seule section transversale de l'arbre rotatif. Le faux-rond total contrôle simultanément toute la surface cylindrique le long de l'axe de référence. Spécifiez le faux-rond total lorsque la surface entière de l'arbre interagit dynamiquement avec un composant d'accouplement.
Concentricité et cylindricité : utilisez ces contrôles géométriques stricts avec beaucoup de prudence. La concentricité garantit que l'axe central d'un cylindre correspond parfaitement à un axe de référence. La cylindricité force toute la surface 3D à prendre une forme de tube parfaite. Bien que mathématiquement pures, ces légendes sont notoirement difficiles à inspecter. Souvent, les tolérances de position standard ou le simple faux-rond atteignent exactement le même objectif fonctionnel pour une fraction du prix de l'inspection.
Risque de mise en œuvre : évitez d’appliquer trop de GD&T. De nombreux ingénieurs apposent des légendes de concentricité sur les pièces de tour à configuration unique. La rigidité inhérente de la machine CNC garantit déjà naturellement une concentricité standard lors d'une seule coupe continue. En ajoutant la légende, vous augmentez les coûts d'inspection des MMT sans modifier du tout le processus de découpe.
La sélection des matériaux a un impact direct sur les dimensions que votre machiniste peut réellement conserver à plusieurs reprises. Vous ne pouvez pas séparer vos exigences dimensionnelles de vos choix métallurgiques.
Usinabilité et déflexion : La rigidité de l’acier au carbone supporte magnifiquement des limites plus serrées. Pensez aux alliages robustes comme le 1045 ou le 4140. Un arbre en acier personnalisé résiste exceptionnellement bien à la pression de l'outil de coupe. À l’inverse, les matériaux plus souples comme l’aluminium 6061 ou les plastiques Delrin s’éloignent de la plaquette de coupe. Cette déviation naturelle rend le maintien d'une marge de ±0,0005' d'une incohérence exaspérante tout au long d'un cycle de production.
Variables de dilatation thermique : un usinage agressif génère une chaleur intense et localisée. Un composant peut mesurer parfaitement lorsqu’il est chaud dans le mandrin du tour. Cependant, une fois refroidi à température ambiante dans le laboratoire d’inspection, il rétrécit hors des spécifications. Vous devez tenir compte de la croissance thermique. Une tolérance parfaitement maintenue à température ambiante change considérablement si la pièce surchauffe lors d'opérations de tournage rapides.
Contraintes résiduelles et gauchissement : L'acier laminé à froid cache souvent d'immenses contraintes résiduelles internes. Lorsque l’outil de coupe enlève de la matière, il libère les contraintes emprisonnées de manière inégale. L’acier s’incline ou se tord naturellement. Pour les pièces de haute précision, les étapes de détente ou de recuit deviennent une condition préalable nécessaire avant la finition finale. Cette étape thermique supplémentaire stabilise le réseau métallique et évite les déformations frustrantes après usinage.
Suivez ces étapes pratiques pour verrouiller vos dessins techniques avec précision. Cette approche systématique garantit que vous ne payez que pour la précision là où vous en avez réellement besoin.
Étape 1 : Par défaut sur Standard (ISO 2768-m) : commencez votre dessin ici. Appliquez cette norme moyenne à toutes les longueurs non correspondantes, aux chanfreins cosmétiques et aux reliefs de filetage. Ne pensez pas trop aux espaces vides. Laissez les pratiques d'usinage standard gérer la majeure partie de la géométrie.
Étape 2 : Isolez les interfaces critiques : appliquez les limites restrictives (comme +/- 0,0005' ou h6) strictement aux tourillons, aux presse-étoupes et aux interfaces d'entraînement. Limitez les zones de fabrication coûteuses à des fractions de pouce plutôt qu'à la longueur totale de l'arbre.
Étape 3 : Examiner les proportions : examinez attentivement votre rapport longueur/diamètre (L:D). Les arbres dépassant un rapport de 10:1 commencent à fouetter pendant la rotation. Ils nécessitent des lunettes stables ou des contre-poupées pour soutenir la coupe. Cette configuration supplémentaire complique la capacité du machiniste à respecter des nombres stricts sans provoquer de bavardage.
Étape 4 : Alignement des fournisseurs : parlez-en dès que possible à votre partenaire de fabrication. Communiquez l’intention fonctionnelle réelle. Dites-leur : 'Ce journal s'accouple avec un roulement 6204', au lieu de simplement déposer un bloc serré générique sur le dessin. Ce contexte aide l'atelier d'usinage à choisir la meilleure stratégie de fabrication.
Spécifier les bonnes tolérances des arbres usinés CNC est en fin de compte un exercice de retenue fonctionnelle. Vous devez résister à l’envie de sur-concevoir des espaces vides. Voici vos derniers points à retenir :
Alignez vos chiffres avec les tableaux d"ajustement ANSI/ISO standard pour éliminer les approximations.
Réservez des spécifications strictes exclusivement aux surfaces de contact critiques afin de protéger les budgets du projet.
Tenez compte des propriétés des matériaux telles que la dilatation thermique et la déformation de l"outil avant de finaliser les décimales.
N"oubliez pas que le faux-rond total contrôle souvent mieux l"équilibre dynamique que de simples contraintes de diamètre.
Dans la prochaine étape, nous encourageons fortement les acheteurs à vérifier leurs dessins CAO actuels. Recherchez les tolérances globales obsolètes provoquant des frictions inutiles en matière de cotation. Consultez l’équipe d’ingénierie DFM de votre partenaire manufacturier avant de demander un devis final. Une communication ouverte évite une ingénierie excessive coûteuse et garantit des performances d’assemblage fiables et durables.
R : La norme de base pour les fonctionnalités non critiques est ISO 2768 moyenne (m) ou fine (f). Pour les tailles nominales typiques, cela se traduit généralement par environ ±0,1 mm. Cette norme couvre toutes les longueurs, chanfreins et jeux cosmétiques, garantissant ainsi un usinage de base rapide et très rentable.
R : Les arbres longs ont intrinsèquement des rapports longueur/diamètre (L:D) élevés. Ils souffrent du broutage des outils et d’une forte déflexion du matériau lors de la coupe. Le maintien de chiffres serrés nécessite des configurations spécialisées telles que des lunettes stables ou des contre-poupées. Ces interventions manuelles ralentissent considérablement les temps de cycle, augmentant ainsi le prix final de la pièce.
R : Vous devez généralement suivre le système « trou-base ». Les préférences techniques standard imposent de conserver la norme d"alésage, car les alésoirs et les broches coupent des tailles fixes. Vous appliquez ensuite les ajustements de tolérance spécifiques au diamètre de l"arbre pour créer le jeu ou l"ajustement serré souhaité.
R : Les matériaux stables comme l"acier allié 4140, l"acier inoxydable 303 ou les matériaux pré-broyés fonctionnent mieux. La stabilité des matériaux dicte vos capacités de tolérance finale. Ces métaux rigides résistent à la déflexion de l"outil et maintiennent une excellente stabilité thermique, permettant aux machinistes de conserver des nombres de micro-pouces de manière cohérente.
