La production non gérée de sable crée des enjeux extrêmement élevés dans les opérations pétrolières et gazières modernes. Les solides abrasifs s"écoulent à la surface et provoquent rapidement une érosion catastrophique des équipements. Cette intrusion totale conduit directement à des temps non productifs (NPT) non planifiés. En fin de compte, cela compromet la longévité des puits à long terme. Les opérateurs sont confrontés à une immense pression pour contrôler ces particules destructrices le plus tôt possible.
Un robuste système de filtre à sable constitue bien plus qu’une simple exigence de conformité. Il constitue la ligne de défense critique absolue pour les actifs vulnérables en aval. Ces actifs comprennent des selfs sensibles, des vannes complexes et des unités de séparation primaires. Une filtration adéquate protège cette infrastructure d’une dégradation rapide au cours des premières phases de reflux.
Cet article fournit un cadre objectif et axé sur l’ingénierie. Nous évaluons et présélectionnons des solutions de filtration de surface et de tête de puits en fonction de dures réalités opérationnelles. Vous apprendrez à naviguer dans la dynamique des phases, les valeurs micrométriques et les normes de conformité strictes. Ces connaissances ciblées vous aident à sélectionner l’équipement exact nécessaire pour maintenir un flux et une sécurité de site optimaux.
La sélection du bon système de filtre à sable nécessite d’équilibrer l’efficacité de capture de la taille des particules avec des limites de chute de pression acceptables.
Différents environnements d"extraction (par exemple, puits horizontaux ou verticaux) dictent le choix entre les systèmes de dessablage cyclonique et les filtres à tamis mécaniques.
La conformité aux normes industrielles pour les équipements de tête de puits API n"est pas négociable pour garantir un confinement sûr de la pression pendant les phases de reflux et de test.
Les solides abrasifs détruisent les infrastructures de surface critiques sans avertissement. Lorsque le sable du réservoir se déplace à grande vitesse, il se comporte exactement comme une sableuse industrielle. Il enlève de manière agressive le métal des composants internes de la vanne. Cela dégrade régulièrement les parois des pipelines au fil du temps. Il détruit les profils de garniture du starter en quelques heures. Ces abrasions au niveau micro se transforment rapidement en défaillances opérationnelles au niveau macro.
Vous pourriez être confronté à des remplacements prématurés de vannes ou à des rayures dangereuses sur les pipelines. Les deux scénarios entraînent des fermetures inattendues des installations. Vous perdez un temps de production précieux pendant que les équipes de terrain se démènent pour remplacer les équipements en ruine. Par conséquent, l’identification du problème au niveau micronique permet d’économiser des efforts de réparation massifs en aval.
Définir le succès nécessite des paramètres opérationnels réalistes. Une mise en œuvre réussie ne bloque pas simplement le sable. Il maintient régulièrement vos débits cibles. Il atteint une efficacité de séparation de plus de 95 % pour votre taille de micron cible spécifique. Vous devez établir ces mesures de performances de base avant d"évaluer tout matériel physique.
Meilleure pratique : établissez toujours une base de référence acceptable pour le contournement du sable. Travaillez avec les ingénieurs des réservoirs pour définir exactement la quantité de matières fines que vos séparateurs en aval peuvent traiter en toute sécurité.
Nous devons ici appliquer une vérification de la réalité fondée sur des preuves. Aucun appareil ne capte à lui seul 100 % des particules fines sans provoquer de sévères restrictions de débit. Si vous étouffez complètement le flux, la production s’arrête complètement. L’objectif ultime consiste à optimiser l’atténuation des risques.
Vous ne pouvez pas atteindre la perfection absolue. Vous devez gérer les solides jusqu"à un niveau que votre équipement en aval peut tolérer en toute sécurité. Essayer de capturer chaque particule de poussière entraîne généralement un aveuglement rapide du filtre. Cela force les vannes de dérivation à s"ouvrir, envoyant une poussée concentrée de sable directement dans votre installation vulnérable.
Les ingénieurs s’appuient généralement sur deux catégories principales pour la gestion du sable de surface. Chaque catégorie utilise des principes physiques distincts pour isoler les solides du flux de production. Comprendre ces mécanismes garantit que vous déployez le bon outil pour votre dynamique de phase spécifique.
Les filtres à tamis mécaniques utilisent des treillis métalliques physiques ou des tamis perforés. Ils piègent les solides directement lorsque le fluide traverse la barrière. Le fluide glisse à travers les interstices tissés, laissant les particules abrasives piégées à la surface du tamis.
Ces unités excellent dans la filtration précise au niveau du micron. Ils fonctionnent exceptionnellement bien lors des applications formelles de tests de puits. Les opérateurs comptent beaucoup sur eux lorsqu’ils sont confrontés à des tailles de sable hautement prévisibles. Un à double pot pour champ pétrolifère filtre à sable permet un fonctionnement continu et ininterrompu. Vous pouvez isoler et nettoyer une chambre tandis que la production active passe en toute sécurité par l’autre.
Cependant, ils présentent des limites opérationnelles distinctes. Les écrans mécaniques restent très sensibles à l’aveuglement ou au colmatage rapide. Si une poussée soudaine de sable se produit, le maillage se bouche instantanément. Ce scénario nécessite des conceptions de dérivation hautement sophistiquées pour éviter un arrêt total du débit.
Les systèmes cycloniques fonctionnent selon des principes physiques totalement différents. La force centrifuge alimente ces systèmes. Ils utilisent cette force pour séparer les solides plus lourds du flux de fluide entrant. Le mélange fluide tourne rapidement à l’intérieur d’un cône spécialement conçu. Le sable lourd tombe vers l"extérieur et vers le bas dans un bloc accumulateur inférieur. Le fluide propre sort vers le haut par le vortex supérieur.
Ces unités sont idéales pour la manipulation de gros volumes de liquides ou de gaz. Ils dominent le pad pendant les premiers stades de reflux. Ils gèrent facilement les coups sévères et imprévisibles. Ils réalisent cette séparation robuste sans introduire de chutes de pression massives dans votre système.
Leur principale limitation concerne la capture de la taille des particules. Ils sont nettement moins efficaces sur les particules ultrafines. Ils rencontrent également d’énormes difficultés dans les flux de pétrole lourd très visqueux. L"épaisseur du fluide empêche les forces centrifuges de séparer efficacement le sable.
Fonctionnalité | Filtres à écran mécaniques | Systèmes de dessablage cycloniques |
|---|---|---|
Mécanisme de séparation | Barrière physique (maille/écran) | Force centrifuge |
Meilleure application | Tests de puits, sable fin, débit prévisible | Reflux précoce, volume élevé, coups sévères |
Chute de pression (ΔP) | Augmente régulièrement à mesure que les écrans se branchent | Reste généralement constant |
Type d"entretien | Retrait et lavage manuels de l"écran | Purge/rinçage de l"accumulateur |
Limites | Aveuglement rapide, travail manuel élevé | Mauvaise capture ultra-fine, échoue en cas de viscosité élevée |
La gestion des flux multiphasiques dicte l’ensemble de votre choix d’équipement. Les flux gazeux, liquides et multiphasiques se comportent très différemment sous pression. Le gaz se dilate rapidement. Les liquides transportent une forte quantité de mouvement cinétique. Les coups provoquent des effets de marteau agressifs. Les équipements de surface doivent correspondre parfaitement au profil de phase spécifique du puits.
Lors de l’intégration d’équipements de test de puits de gaz , les opérateurs sont confrontés à des défis uniques et aux enjeux élevés. Les rebonds de gaz à grande vitesse transportent du sable fin à des vitesses proches du son. Ce mélange abrasif détruit les surfaces internes non protégées en quelques minutes. Vous devez sélectionner des plaques d'impact robustes et des composants internes durcis pour survivre à ces environnements à dominante gazeuse.
Vous devez déterminer la taille de maillage nécessaire à l"aide de données empiriques. Les données des échantillons de carottes révèlent la composition géologique exacte de votre formation. L’analyse initiale par tamisage à reflux fournit également des mesures exactes des particules. Vous comptez sur ces chiffres pour spécifier la taille de votre écran.
Vous devez constamment équilibrer la précision de la filtration et les risques opérationnels. Un maillage trop fin provoque un colmatage rapide de l"écran. Un maillage trop grossier laisse passer les particules destructrices.
Erreur courante : spécifier aveuglément un écran de 100 microns parce que cela semble protecteur. Si la formation produit principalement du sable de 150 microns, le tamis de 100 microns se bouche instantanément. Faites toujours correspondre le maillage strictement à votre rapport d’analyse par tamisage.
Les puits horizontaux diffèrent considérablement des puits verticaux en ce qui concerne la production de sable. Le forage horizontal recoupe souvent plusieurs fractures naturelles. Les dérivations drainent des zones de réservoir beaucoup plus grandes. Ils mobilisent intrinsèquement davantage de fines de formation dans le flux de fluide. Le sable de fracturation reflue également de manière agressive sur de longues périodes.
Vous constatez une production soutenue de sable tout au long du cycle de vie des puits horizontaux. Les puits verticaux ne voient souvent que des éclats de sable de finition initiale avant le nettoyage. Par conséquent, les puits horizontaux nécessitent des stratégies de gestion de surface permanentes et robustes. Vous ne pouvez pas compter uniquement sur des écrans de fond temporaires. Une infrastructure de surface robuste devient obligatoire.
Les conditions de haute pression et haute température (HPHT) exigent des normes de fabrication rigoureuses. Vous devez avant tout garantir l’intégrité des appareils sous pression. Un navire compromis présente de graves risques pour la sécurité du personnel sur le terrain.
Vous devez sélectionner un équipement de tête de puits API hautement coté . L'API 6A impose des exigences strictes en matière de métallurgie et de tests de pression. Il régit directement la conception des équipements de tête de puits et d’arbre. Les classes de pression courantes incluent 5 000 psi, 10 000 psi et 15 000 psi. La section VIII de l'ASME s'applique au corps principal du récipient sous pression.
Le choix des matériaux est profondément important. Les environnements de gaz acides introduisent du sulfure d’hydrogène (H2S). Le H2S provoque une fissuration rapide sous contrainte de sulfure dans l’acier standard. La conformité NACE MR0175 garantit que les alliages d"acier résistent complètement à cette fissuration mortelle.
Évaluez toujours les contraintes physiques de votre site dès le début de la phase de planification. Évaluez soigneusement la modularité globale de votre équipement lourd. Les plateformes de forage éloignées manquent souvent de grandes fondations plates en béton.

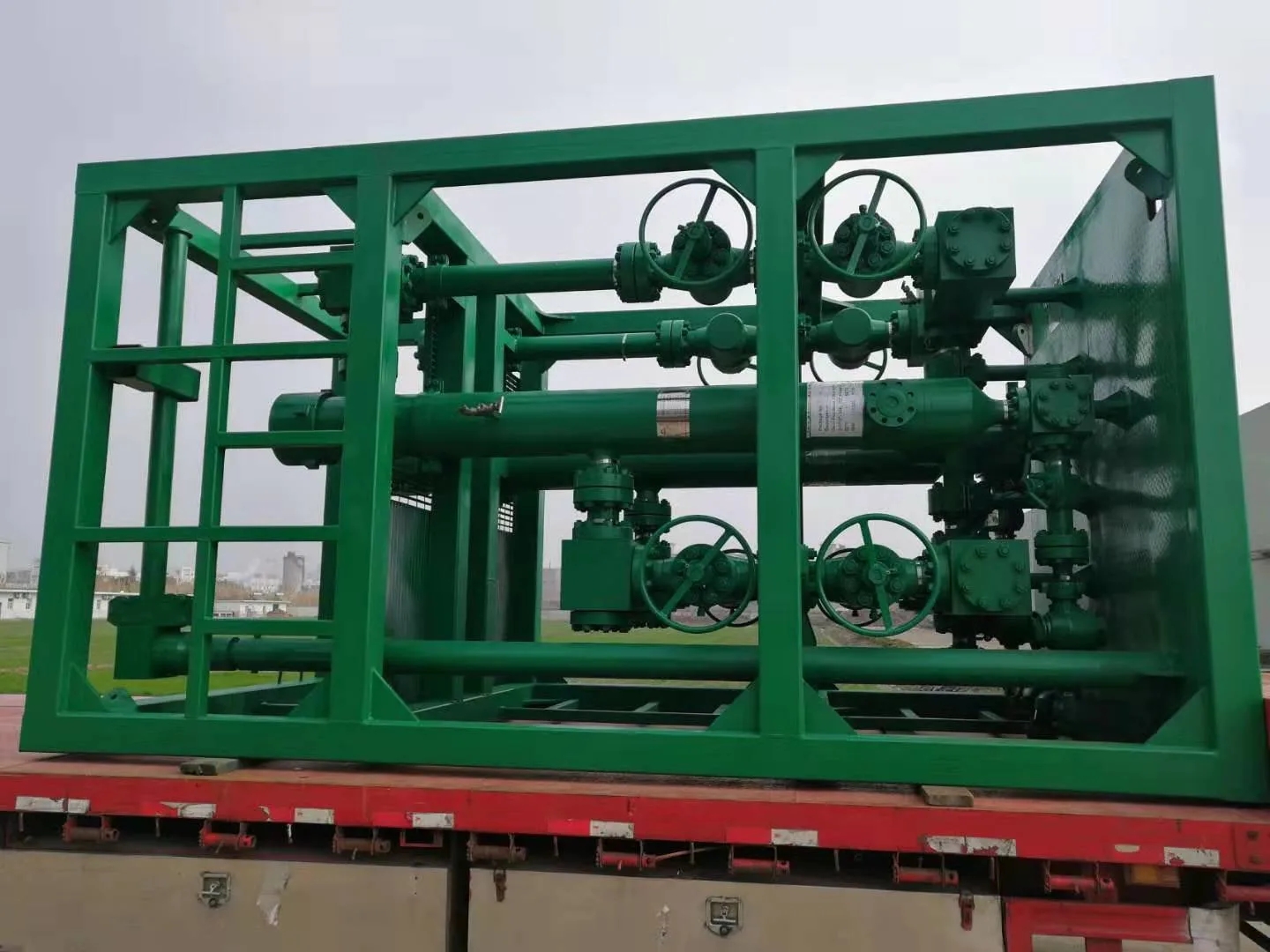

Les systèmes montés sur patins offrent ici d’énormes avantages. Un châssis regroupe toutes les vannes, boucles de dérivation et supports structurels sur un seul cadre en acier. Vous déposez rapidement cette machinerie pétrolière modulaire sur site. Vous connectez les flowlines directement. Cette approche minimise le soudage sur le terrain et accélère considérablement les temps de montage. Il simplifie les procédures de montage pour les campagnes de tests temporaires.
Les filtres mécaniques introduisent naturellement des chutes de pression dans votre conduite d"écoulement. Vous devez surveiller ce ΔP en permanence. Les opérateurs installent des manomètres différentiels entre les ports d’entrée et de sortie. Un écran mécanique propre affiche un ΔP minimal.
À mesure que le sable s’accumule, le ΔP augmente régulièrement. Des pics soudains indiquent un colmatage important de l"écran. Vous devez déclencher la maintenance avant qu’une défaillance structurelle de l’écran ne se produise. Si vous ignorez la pression croissante, l’écran physique s’effondre. Un tamis effondré libère instantanément tout le sable emprisonné en aval, détruisant le collecteur du starter.
Comparez soigneusement les heures de travail sur le terrain lors de la sélection d’un système. Le rinçage d'un système de dessablage prend un minimum de temps. Un opérateur ouvre une vanne d'accumulateur inférieure. Le sable piégé tombe dans un bac de confinement en quelques minutes. La production s'arrête rarement.
A l’inverse, l’ouverture et le nettoyage d’un bloc mécanique à double cuve nécessitent un travail manuel intense. Vous isolez un pot. Vous purgez toute la pression emprisonnée en toute sécurité. Vous déverrouillez le lourd couvercle en acier. Vous tirez manuellement l"écran interne. Vous le nettoyez soigneusement. Vous remplacez les joints en caoutchouc. Ce processus prend des heures et expose les équipes à des risques opérationnels.
Évaluez la longévité globale du système avant l’achat. Le sable à grande vitesse détruit rapidement l’acier non protégé. Recherchez des modèles comportant des plaques d’usure sacrificielles.
Le mélange abrasif entrant frappe ces plaques en premier. Les plaques absorbent l"énergie cinétique destructrice en toute sécurité. Ils s"usent avec le temps, à cause de leur conception. Vous les remplacez facilement lors des interventions programmées. Les inserts internes remplaçables permettent d"économiser d"immenses efforts. Ils protègent le corps principal du récipient sous pression contre des dommages permanents et irréparables.
La sélection de la bonne unité nécessite une approche structurée et logique. Suivez cette matrice étape par étape pour affiner efficacement vos choix de matériel.
Paramètres de débit de carte : définissez vos débits maximaux attendus pour les phases gazeuse et liquide. Identifiez votre ratio gaz/pétrole prévu (GOR).
Déterminez les limites de pression : calculez votre chute de pression maximale autorisée à travers l’ensemble de surface. Assurez-vous que cette baisse ne tue pas le débit naturel du puits.
Évaluez les contraintes du site : mesurez l'empreinte physique disponible sur votre plateforme de puits. Déterminez si vous avez besoin d'un châssis compact et modulaire ou si vous disposez d'un espace pour des collecteurs tentaculaires.
Analyser les données de particules : passez en revue l'analyse par tamisage. Décidez si vous avez besoin du retrait massif d’une unité cyclonique ou de la capture précise d’un écran mécanique.
L’évaluation des fournisseurs nécessite un examen minutieux. Prioriser les fabricants proposant des courbes de performances claires et empiriques. N"acceptez pas les brochures marketing génériques. Exigez une assistance localisée sur le terrain. Si un écran se déchire pendant le reflux, vous devez le remplacer immédiatement. Vous ne pouvez pas attendre des semaines pour une expédition à l’étranger.
Votre prochaine action consiste à demander des journaux de données spécifiques. Demandez aux fournisseurs des études de cas détaillées. Faites correspondre ces études aux paramètres exacts de votre puits. Assurez-vous que le fournisseur comprend la dynamique spécifique de votre profondeur, de votre pression et de votre réservoir.
Une gestion optimale du sable comble plusieurs lacunes opérationnelles critiques. Il protège l’intégrité de vos actifs coûteux tout en maintenant des taux de production très rentables. L’équilibre entre ces deux priorités détermine le succès de votre installation de surface.
Vous devez éviter de sur-spécifier la taille de vos mailles tout aussi férocement que de sous-dimensionner vos récipients sous pression. Laissez les données empiriques guider vos décisions techniques finales. Consultez des ingénieurs de filtration dédiés dès le début de la phase de planification du puits. Exécutez des modèles avancés de dynamique des fluides computationnelle (CFD) si votre dynamique de phase semble trop complexe. Envisagez de mettre en œuvre des tests pilotes à court terme avant de vous engager dans un achat multi-puits à grande échelle.
R : Un système de dessablage utilise la force centrifuge pour extraire les solides les plus lourds du flux de fluide. Il gère bien les volumes élevés et les coups sévères. Un filtre mécanique traditionnel utilise un treillis métallique physique pour piéger les particules. Les filtres mécaniques offrent une capture précise au niveau du micron mais nécessitent un nettoyage manuel fréquent. Les desanders soufflent simplement rapidement le sable accumulé.
R : Vous comptez sur une analyse granulométrique de votre sable de formation produit. Les ingénieurs évaluent les carottes pour déterminer la taille dominante des particules. Vous sélectionnez un tamis qui arrête ces particules destructrices sans étouffer le flux de production quotidien. Deviner la taille du micron conduit à un colmatage rapide.
R : Oui. Des filtres mal dimensionnés provoquent d’énormes fluctuations de pression. Ces chutes de pression faussent entièrement les données précises des tests de débit. Vous devez utiliser des boucles de dérivation et des systèmes à double pot correctement évalués. Cela garantit une dynamique de débit constante et fournit des lectures de test très précises et stables au séparateur.
R : API 6A est la norme la plus critique. Il régit les exigences métallurgiques et les tests de pression pour les équipements de tête de puits et d"arbre. L"ASME Section VIII dicte la construction sûre du corps du récipient sous pression lui-même. Les opérations dans des environnements de gaz corrosifs nécessitent également une stricte conformité NACE MR0175.
